Привод ручной конический — редуктор РК для задвижек и затворов (тип Б, В, Г)
до -60˚С
Температура рассчитана для работы до -60˚С
Защита
Степень защиты IP67 (IP68 по запросу)
Электропривод
Возможно подключение электропривода

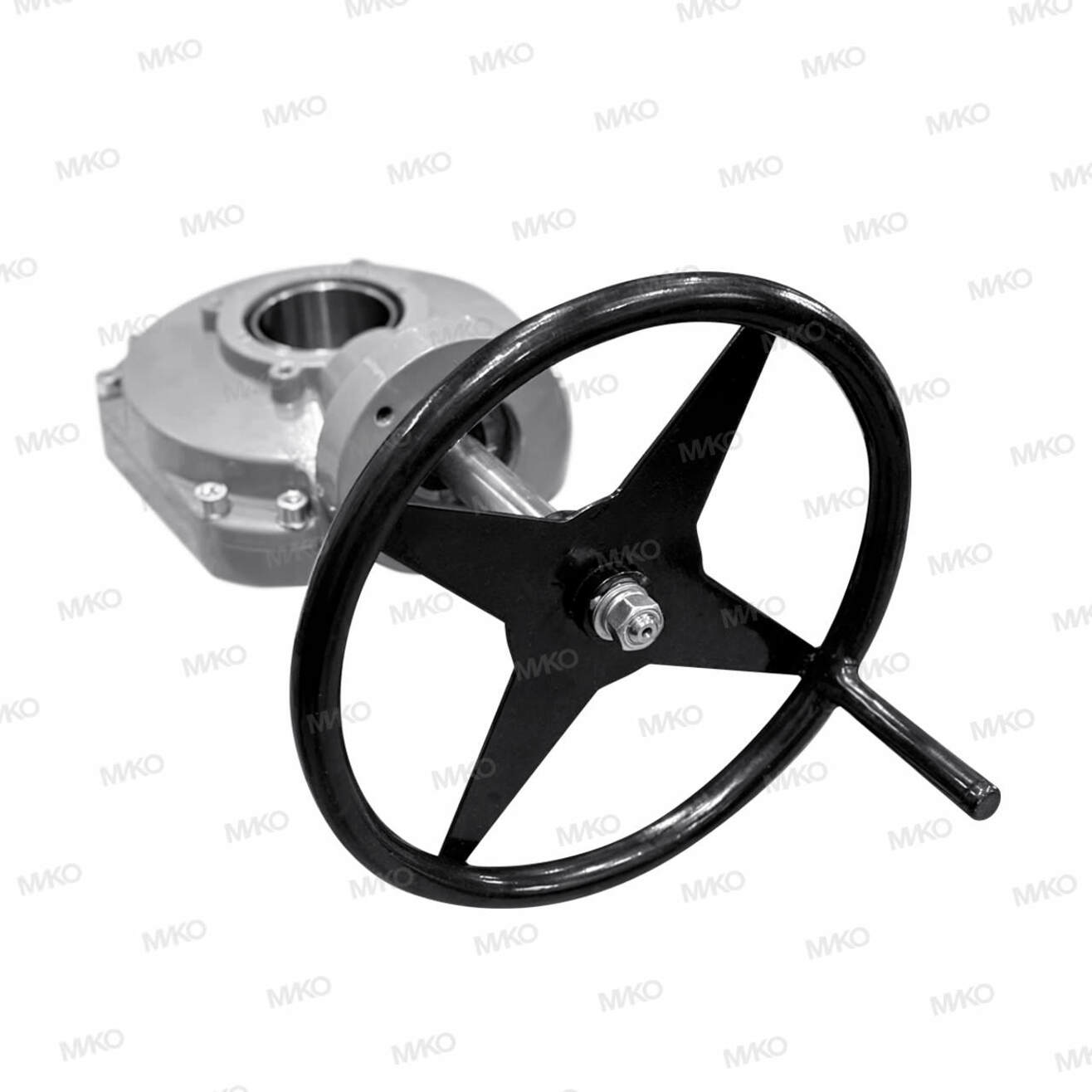

Конический редуктор для задвижки — описание
Многооборотные конические редукторы (приводы для маховика) – это высококачественное оборудование для управления запорной арматурой. Они идеально подходят для задвижек, вентилей и другой арматуры в системах водоснабжения, теплоснабжения, нефтегазовой промышленности и ЖКХ. Редуктор снижает усилие на маховике и позволяет управлять задвижкой большого диаметра одному человеку.
Редуктор радиальный конический РК-500 (тип Б), РК-1000 (тип В) и РК-2500 (тип Г) имеет присоединение для задвижки под тип Б, тип В, тип Г и от F12 до F25 по ГОСТ 34287-2017.
Тип подбирается по крутящему моменту задвижки: тип Б (РК-500) — до 700 Нм, тип В (РК-1000) — до 1500 Нм, тип Г (РК-2500) — до 4000 Нм. Чем больше диаметр (Ду) и давление задвижки, тем выше нужный тип редуктора.
Наличие
под заказ (от 3 дней)
Рассчитать цену
Почему выбирают конический редуктор РК-500, РК-1000 и РК-2500
Большим преимуществом производимых нами редукторов для задвижек и шаберных затворов является степень защиты IP67 (68), а также возможность воспринимать осевые нагрузки вплоть до 200Кн, что позволяет использовать их на арматуре без бугельного узла (исполнительного механизма).
Редуктор спроектирован для максимальной надёжности в любых условиях. Он сохраняет работоспособность при температурах до -60 °С, защищён по стандарту IP67/IP68, доступен в радиальном и радиально-осевом исполнении, а также предусматривает возможность подключения электропривода для полной автоматизации. Выбирайте решение, которое работает без сбоев.
Технические характеристики редукторов РК — тип Б, В, Г
| Наименование |
Редуктор РК-Б-500 |
Редуктор РК-В-1000 |
Редуктор РК-Г-2500 |
| Типы присоединения по ГОСТ 34287-2017 |
Б / F12 / F14 / F16 |
В / F16 / F20 |
Г / F20 / F25 |
| Возможные исполнения сочленения с арматурой |
Радиальное / радиально-осевое |
Радиальное / радиально-осевое |
Радиальное / радиально-осевое |
| Диапазон крутящего момента Нм |
150 - 700 |
500 - 1500 |
1500 - 4000 |
| Передаточное число, i |
2,8 / 4,26 |
2,8 / 4,5 / 5,8 |
2,8 / 4,5 / 5,8 |
| Множитель момента при 2-й ступени |
×3 |
×3 |
×3 |
| Масса, кг (ориентировочно) |
~12 |
~23 |
~25 |
| Климатическое исполнение |
У / УХЛ |
У / УХЛ |
У / УХЛ |
| Степень защиты |
IP67 (IP68) |
IP67 (IP68) |
IP67 (IP68) |
*При установке электродвигателя и использовании связки в качестве мотор-редуктора максимальный крутящий момент будет ниже на 30%.
*1 При заказе редуктора под электропривод необходимо уточнить тип его фланца и втулки.

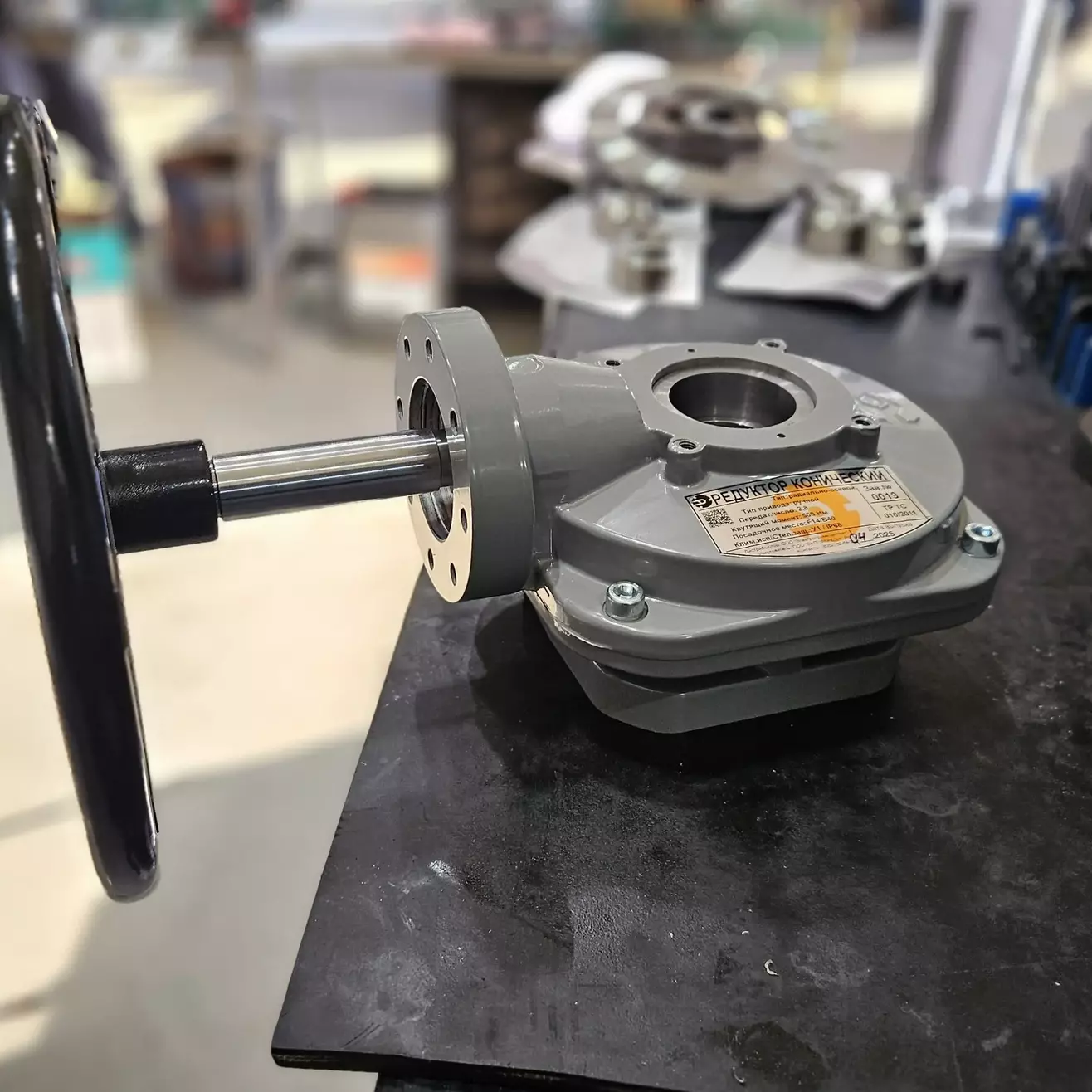

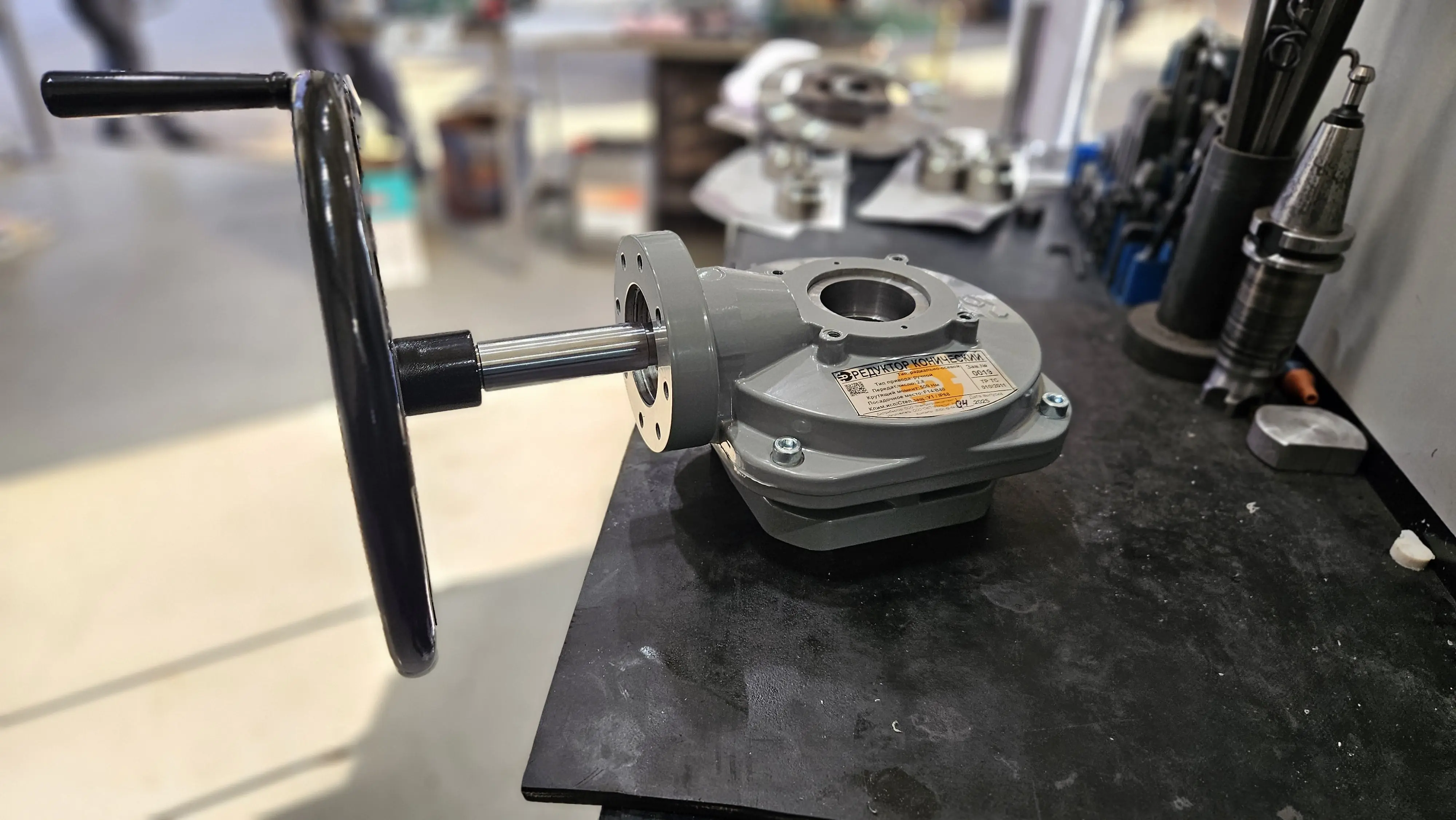

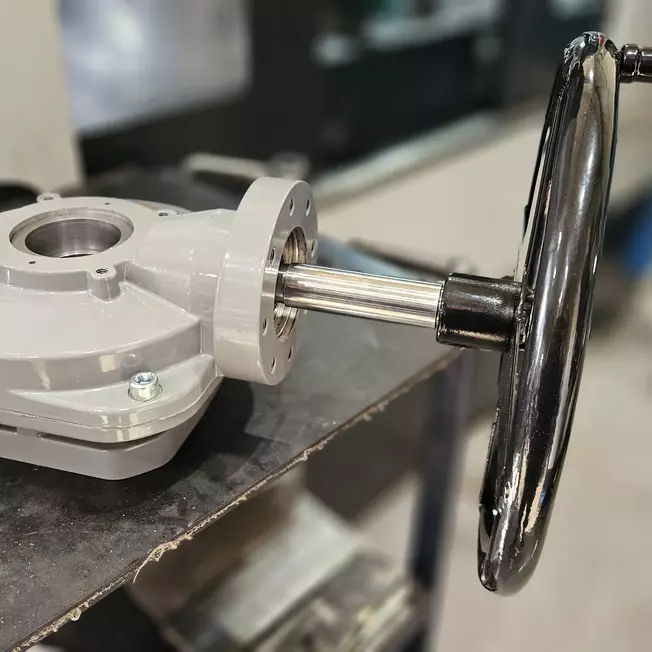

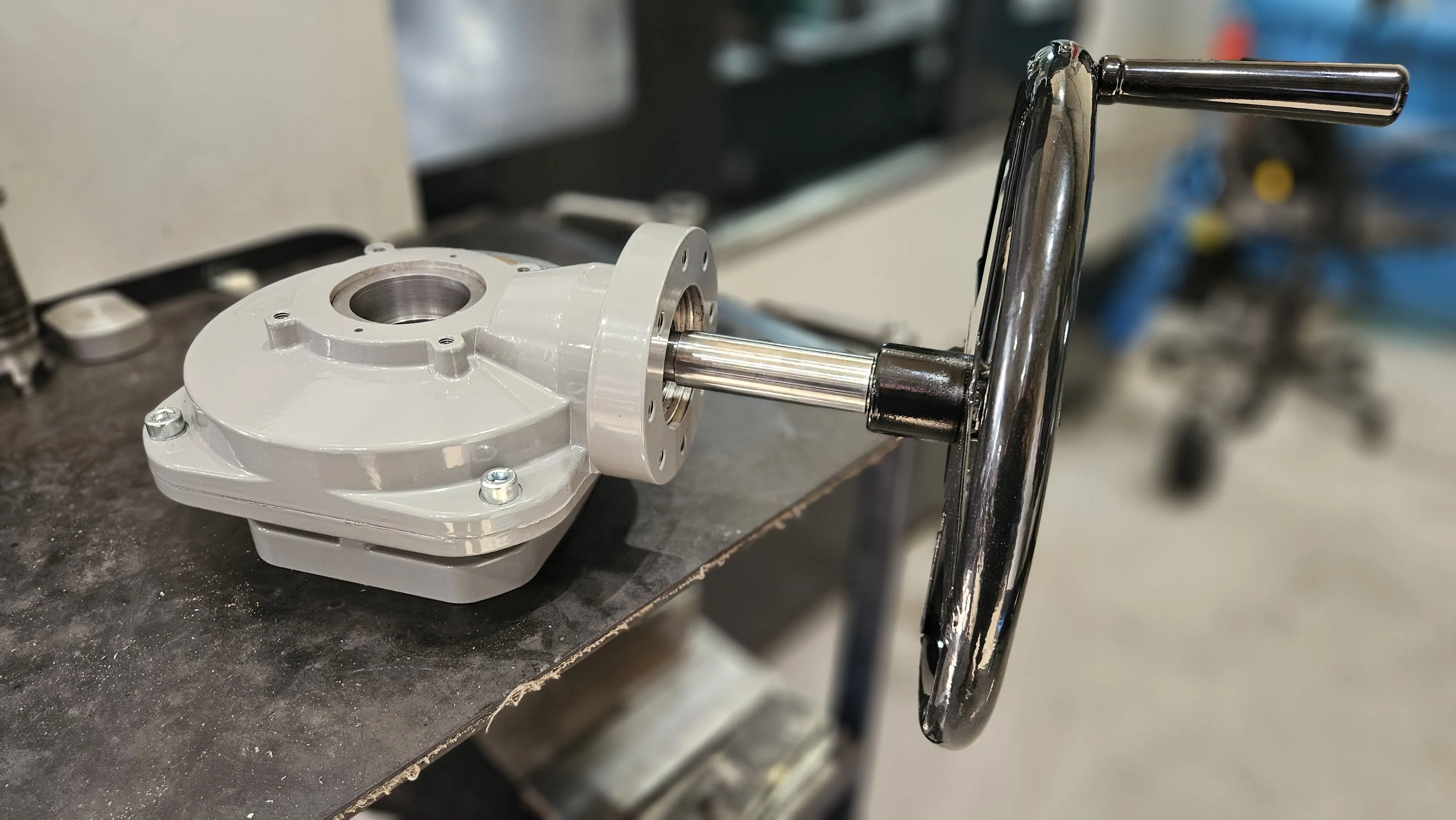

Варианты исполнения конического редуктора для задвижки
Доверьте управление арматурой профессионалам
Позвоните нам по телефону +7 995 635 18 74 или отправьте заявку — наши специалисты проконсультируют вас, помогут подобрать наилучшую модель и точно рассчитают цену редуктора.
Где применяются конические редукторы РК
Редуктор ставят там, где усилие на маховике задвижки становится неподъёмным для одного человека — а это практически любая арматура крупного диаметра.
- водоканалы — задвижки на магистралях, в камерах и на насосных станциях;
- теплосети — узлы ЦТП и тепловые камеры, где доступ к арматуре ограничен;
- нефтегазовая отрасль — технологические трубопроводы и узлы обвязки;
- объекты ЖКХ — внутриквартальные сети, ИТП, водопроводные узлы;
- очистные сооружения и КНС — совместно с щитовыми затворами и колонками управления.

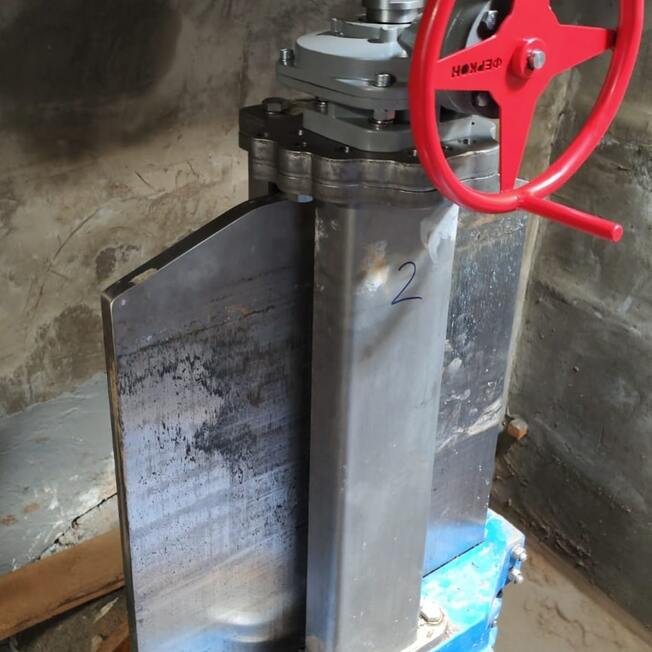

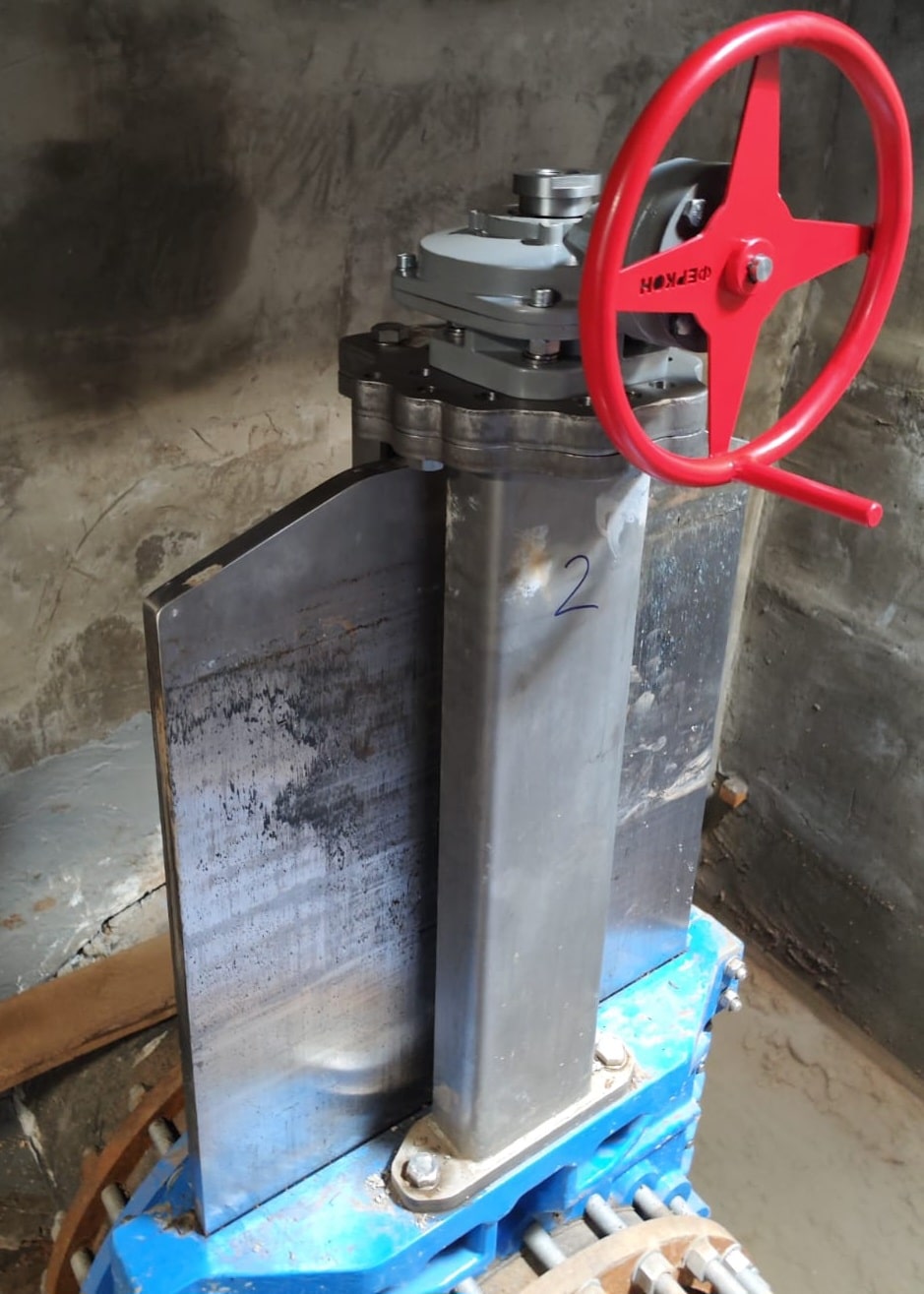

Отдельный случай — арматура без бугельного узла. За счёт восприятия осевых нагрузок до 200 кН редуктор работает и на ней, тогда как большинство аналогов требуют отдельного исполнительного механизма.
Чертёж и посадочное место редуктора на задвижке
Посадочное место проверяют до заказа: редуктор встаёт на бугельный узел задвижки, и присоединительный фланец должен совпасть с ответным. По чертежу сверяют пять размеров.
- присоединительный фланец — тип Б, В или Г по ГОСТ 34287-2017, в международном обозначении F12—F25 по ISO 5210;
- размер квадрата или шпонки на шпинделе — от него зависит втулка;
- диаметр окружности и расположение крепёжных отверстий фланца;
- высота редуктора над бугелем — определяет габарит узла в камере;
- вылет и диаметр маховика — проверяется на свободное вращение в стеснённых условиях.
Диаметр арматуры в проектах пишут как Ду 300, ду300 или DN 300 — обозначение одно. Габаритный и присоединительный чертёж высылаем по запросу до запуска в производство.
Если арматура импортная или бугель нестандартный, изготавливаем переходную плиту-адаптер и втулку по чертежу либо по образцу заказчика — присылайте эскиз или фото узла.
Запросить чертёж
Что указать при заказе
Чтобы подобрать типоразмер с первого раза, пришлите:
- тип и диаметр задвижки (Ду), рабочее давление;
- крутящий момент арматуры — или паспорт, из которого мы его возьмём;
- тип присоединения по ГОСТ 34287-2017: Б, В, Г либо фланец F12—F25;
- исполнение сочленения — радиальное или радиально-осевое;
- нужна ли вторая ступень для увеличения момента;
- при работе с электроприводом — его тип, фланец и втулку;
- климатическое исполнение: У или УХЛ.
Если паспорта арматуры нет, достаточно марки задвижки и Ду — подберём по справочным данным и уточним размер квадрата шпинделя.
О чём чаще всего спрашивают
Как подобрать тип редуктора — Б, В или Г?
По крутящему моменту задвижки, а не по диаметру напрямую. Тип Б (РК-500) — 150–700 Н·м, тип В (РК-1000) — 500–1500 Н·м, тип Г (РК-2500) — 1500–4000 Н·м. Чем больше Ду и рабочее давление задвижки, тем выше требуемый тип. Присоединение — Б / F12–F16, В / F16–F20, Г / F20–F25 по ГОСТ 34287-2017.
Можно ли ставить редуктор на арматуру без бугельного узла?
Да. Наши редукторы воспринимают осевые нагрузки до 200 кН, поэтому применяются на арматуре без отдельного исполнительного механизма. Это одно из ключевых отличий от большинства аналогов.
Что даёт вторая ступень редуктора?
Вторая ступень умножает крутящий момент в три раза. Её закладывают, когда момента базового типоразмера не хватает, а переходить на следующий тип нецелесообразно по габаритам или цене.
Выдержит ли редуктор мороз?
Да, рабочий диапазон рассчитан до −60 °С, климатическое исполнение У и УХЛ. Степень защиты IP67, по запросу IP68 — для затопляемых камер и колодцев.
Что учесть при подборе под электропривод?
Два момента. При работе в связке мотор-редуктора максимальный крутящий момент снижается примерно на 30% — это нужно закладывать в расчёт. И заранее уточнить тип фланца и втулки электропривода, чтобы присоединение совпало.
Чем отличается радиальное и радиально-осевое исполнение?
Способом сочленения с арматурой: радиальное — маховик расположен перпендикулярно шпинделю, радиально-осевое допускает и осевое присоединение. Оба исполнения доступны для всех типов — Б, В и Г.
Какой срок изготовления?
Под заказ от 3 рабочих дней. Точный срок зависит от типоразмера, исполнения сочленения и наличия комплектующих — уточняем при расчёте.
