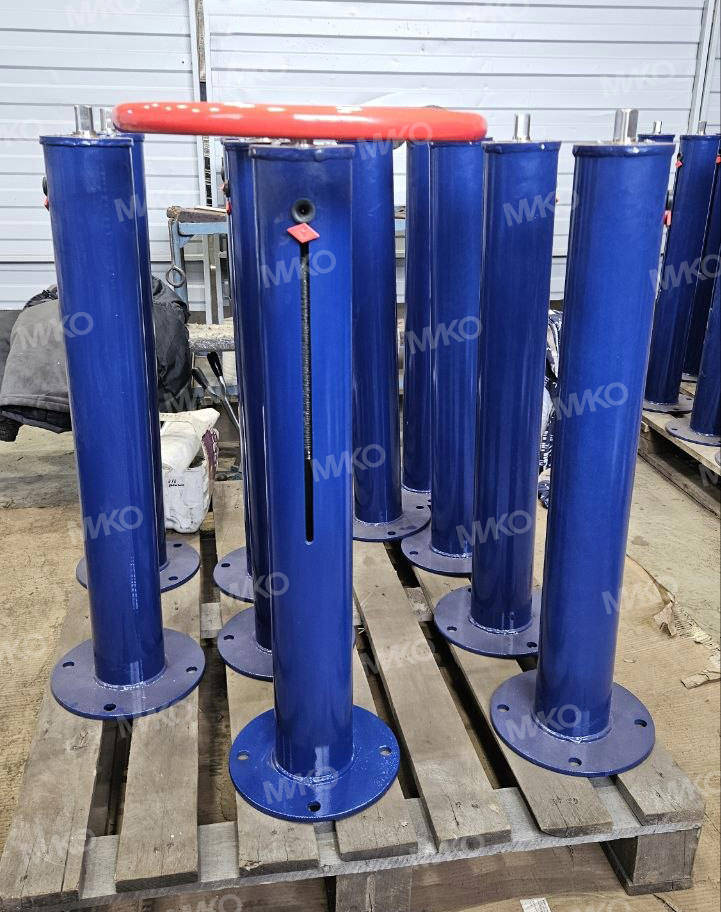

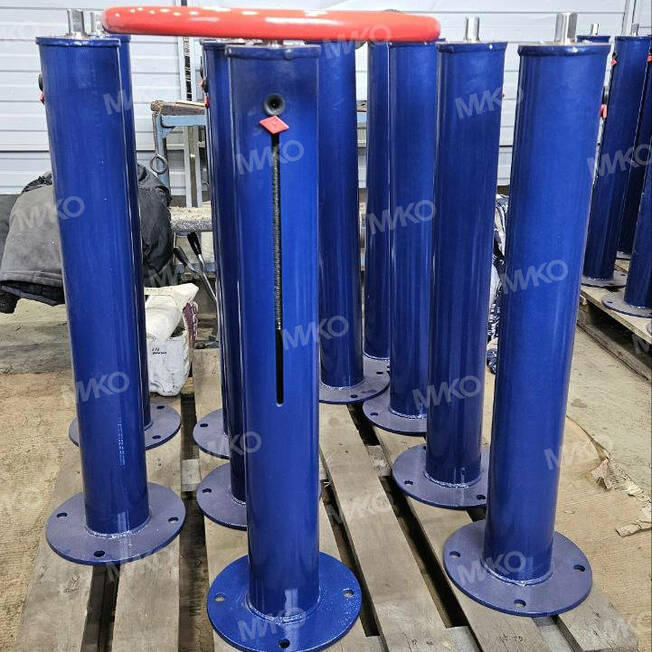

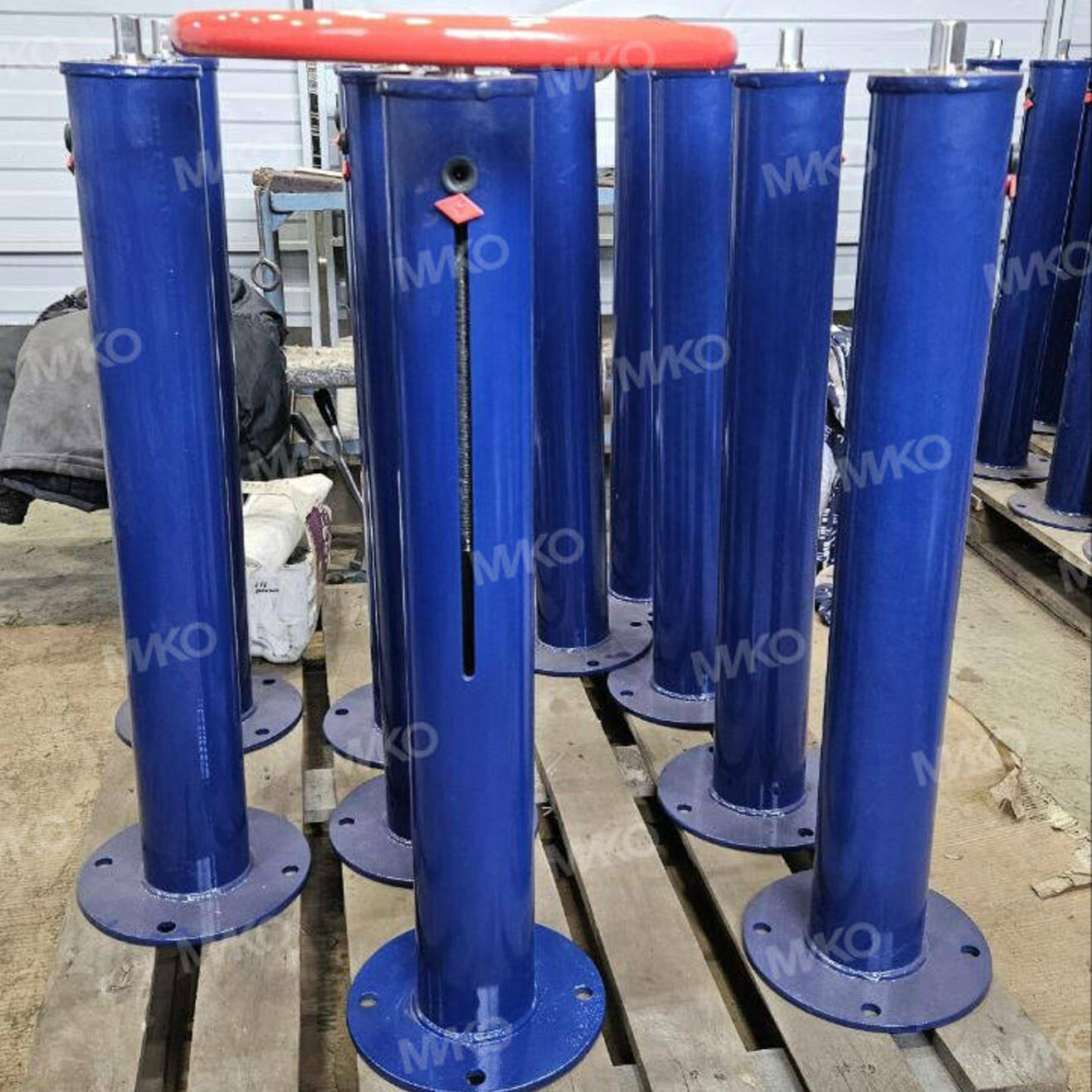

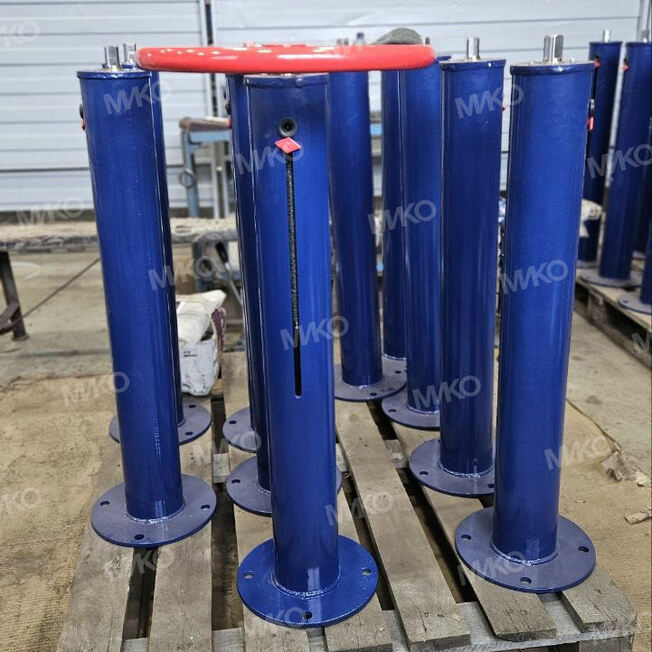

Колонка управления для задвижек и запорной арматуры
Колонки управления многооборотной арматурой с выдвижным или невыдвижным штоком, расположенной в подземных коммуникациях. Полный модельный ряд — аналоги КР1, КР2, КЭА, КЭБ, КЭВ, КЭГ от Ду 50 до Ду 1200, под ручной маховик и электропривод. Производство НПК «МИКО».
Ду 50 — 1200
Полный диапазон диаметров управляемых задвижек
До 7 м глубины
Дистанционное управление при любой глубине залегания трубопровода
Сталь 20 / 09Г2С
Исполнения для умеренного климата и северных широт
Цена
договорная — рассчитываем комплект под ваш проект
Что это
Дистанционный привод подземной задвижки — без спуска в колодец
Колонка управления задвижкой (КУЗ) — устройство для дистанционного регулирования и функционирования запорной арматуры. Передаёт крутящий момент от наземного маховика или электропривода к шпинделю задвижки, шиберного, шлюзового, фланцевого или межфланцевого затвора через штангу нужной длины. Применяется при любой глубине залегания трубопровода — до 7 метров.
Колонка устанавливается прямо над арматурой и фиксируется на закладной конструкции или плите перекрытия колодца. Оператор работает с маховиком на удобной высоте: не нужно открывать камеру, спускаться и работать в стеснённых условиях. Это сокращает время обслуживания, повышает безопасность персонала и снижает риск повреждения арматуры.
Преимущества
Почему выбирают наши колонки управления КУЗ
01
Полный модельный ряд
Аналоги КР1, КР2, КЭА, КЭБ, КЭВ, КЭГ — под ручной маховик и электропривод. Закроем любую задвижку Ду 50 — Ду 1200 серийным исполнением.
02
Изготовление по ГОСТ и ТУ
Соответствие ГОСТ, ТУ и ISO. Тип присоединения «А», «Б», «В», «Г» — квадрат или шпонпаз. Сертифицированное производство и контроль на каждом этапе.
03
Стойкое антикоррозионное покрытие
Пескоструй, фосфатная плёнка, цинконаполненный эпоксидный грунт и порошковая эпоксидная краска. Лучшая адгезия, защита от коррозии и механических повреждений.
04
Прямые поставки от завода
Покупаете напрямую у производителя — без наценок посредников. Индивидуальный расчёт со скидкой и доставка по России и СНГ.
Технические характеристики
Модельный ряд колонок управления
| Обозначение | Диапазон Ду, мм | Тип привода | Крутящий момент, Нм | Тип присоединения |
|---|---|---|---|---|
| КУ-З-Р1 аналог КР1, выпуск 5 | Ду 50 — Ду 250 | Ручной маховик | до 200 | — |
| КУ-З-Р2 аналог КР2, выпуск 6 | Ду 300 — Ду 400 | Ручной маховик | до 300 | — |
| КУ-З-ЭА аналог КЭА, выпуск 1 | Ду 100 — Ду 150 | Электропривод / редуктор | до 80 | Тип «А», квадрат или шпонпаз по ISO |
| КУ-З-ЭБ аналог КЭБ, выпуск 2 | Ду 200 — Ду 400 | Электропривод / редуктор | до 210 | Тип «Б», квадрат или шпонпаз по ISO |
| КУ-З-ЭВ аналог КЭВ, выпуск 3 | Ду 500 — Ду 1000 | Электропривод / редуктор | до 800 | Тип «В», квадрат или шпонпаз по ISO |
| КУ-З-ЭГ аналог КЭГ, выпуск 4 | Ду 800 — Ду 1200 | Электропривод / редуктор | до 2250 | Тип «Г», квадрат или шпонпаз по ISO |
Цена указана за полный комплект (колонка + закладная + штанга) без НДС. Точную стоимость под ваш Ду и условия эксплуатации уточняйте у менеджера.
Купить колонку
Готовые исполнения с ценой
КУ-З-Р1
аналог КР1 и выпуск 5
Ду
Ду50 — Ду250
Привод
Ручной маховик
Момент
До 200 Нм
от 11 300 ₽
без НДС
от 13 786 ₽ с НДС 22%
КУ-З-Р2
аналог КР2 и выпуск 6
Ду
Ду300 — Ду400
Привод
Ручной маховик
Момент
До 300 Нм
от 17 700 ₽
без НДС
от 21 594 ₽ с НДС 22%
Ку-З-ЭА
аналог КЭА и выпуск 1
Ду
Ду100 — Ду150
Привод
Электропривод или редуктор
Момент
До 80 Нм
Присоединение
Тип «А», квадрат или шпонпаз по ISO
от 11 360 ₽
без НДС
от 13 859 ₽ с НДС 22%
Ку-З-ЭБ
аналог КЭБ и выпуск 2
Ду
Ду200 — Ду400
Привод
Электропривод или редуктор
Момент
До 210 Нм
Присоединение
Тип «Б», квадрат или шпонпаз по ISO
от 13 720 ₽
без НДС
от 16 738 ₽ с НДС 22%
Ку-З-ЭВ
аналог КЭВ и выпуск 3
Ду
Ду500 — Ду1000
Привод
Электропривод или редуктор
Момент
До 800 Нм
Присоединение
Тип «В», квадрат или шпонпаз по ISO
от 17 865 ₽
без НДС
от 21 795 ₽ с НДС 22%
Ку-З-ЭГ
аналог КЭГ и выпуск 4
Ду
Ду800 — Ду1200
Привод
Электропривод или редуктор
Момент
До 2250 Нм
Присоединение
Тип «Г», квадрат или шпонпаз по ISO
от 29 490 ₽
без НДС
от 35 978 ₽ с НДС 22%
Варианты исполнения
Конфигурация колонки КУЗ: длина штанги и тип присоединения

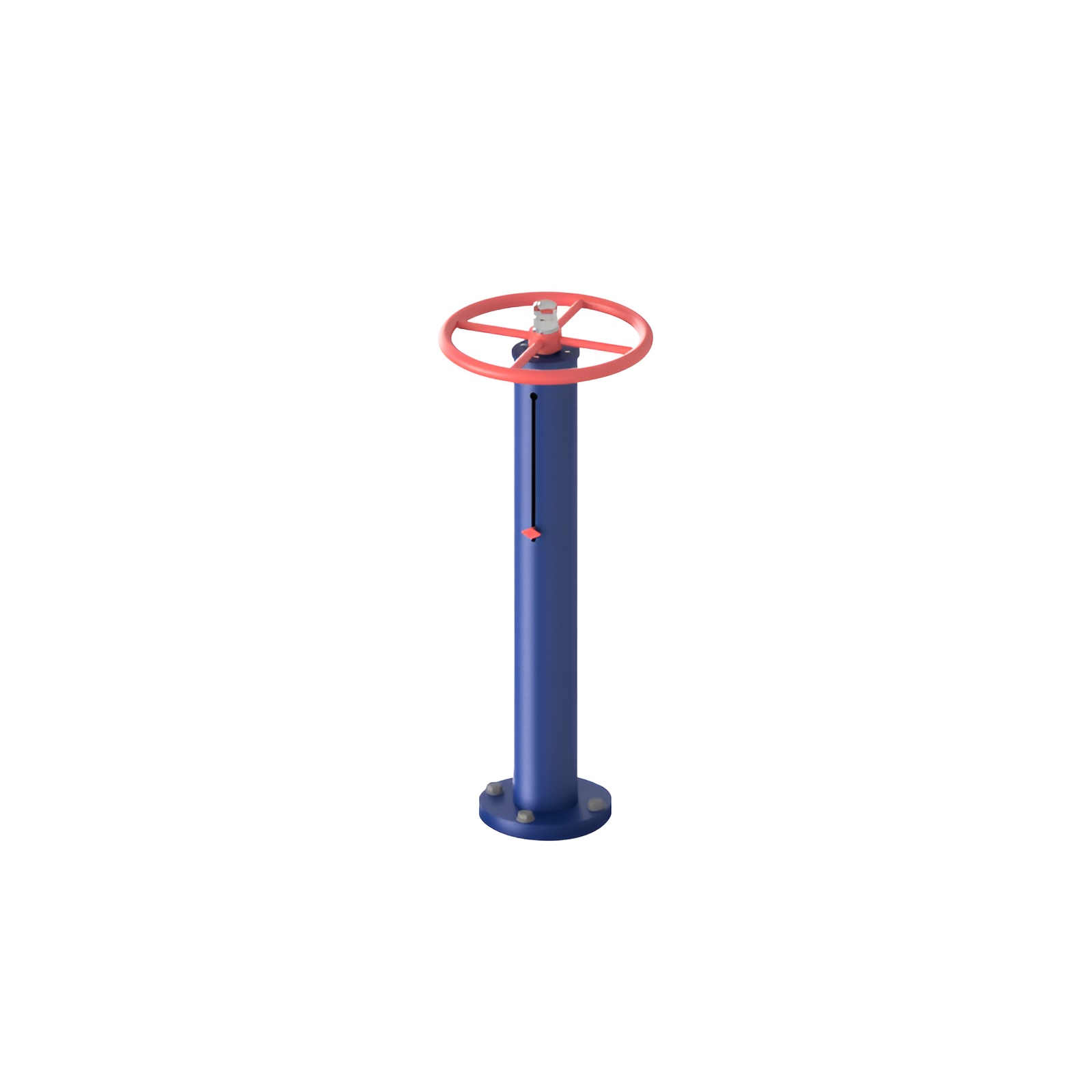

С ручным приводом
Колонка, маховик и штанга. На конце штанги фланец, который крепится к штурвалу колонки специальными скобами. Для задвижек Ду 50 — 400.

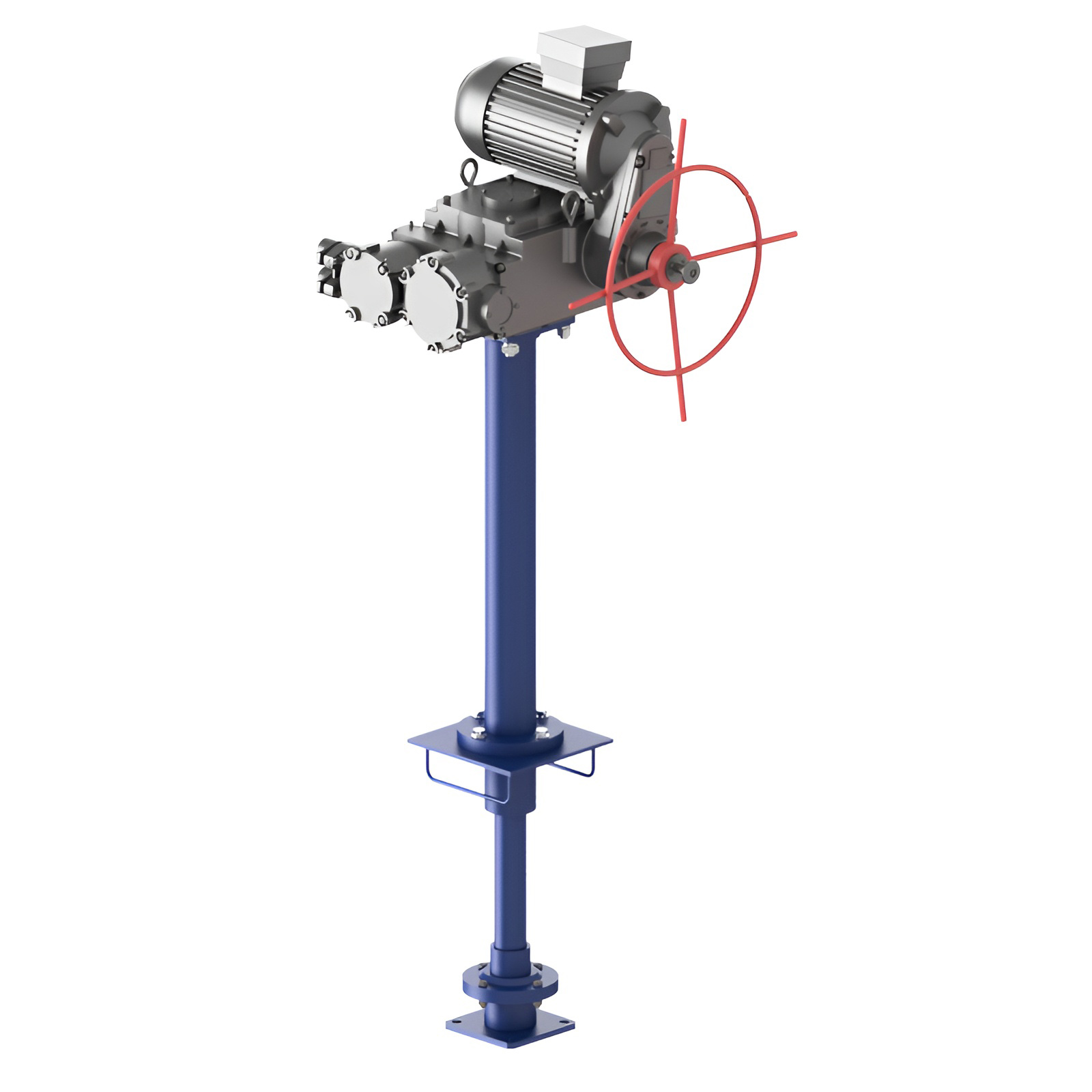

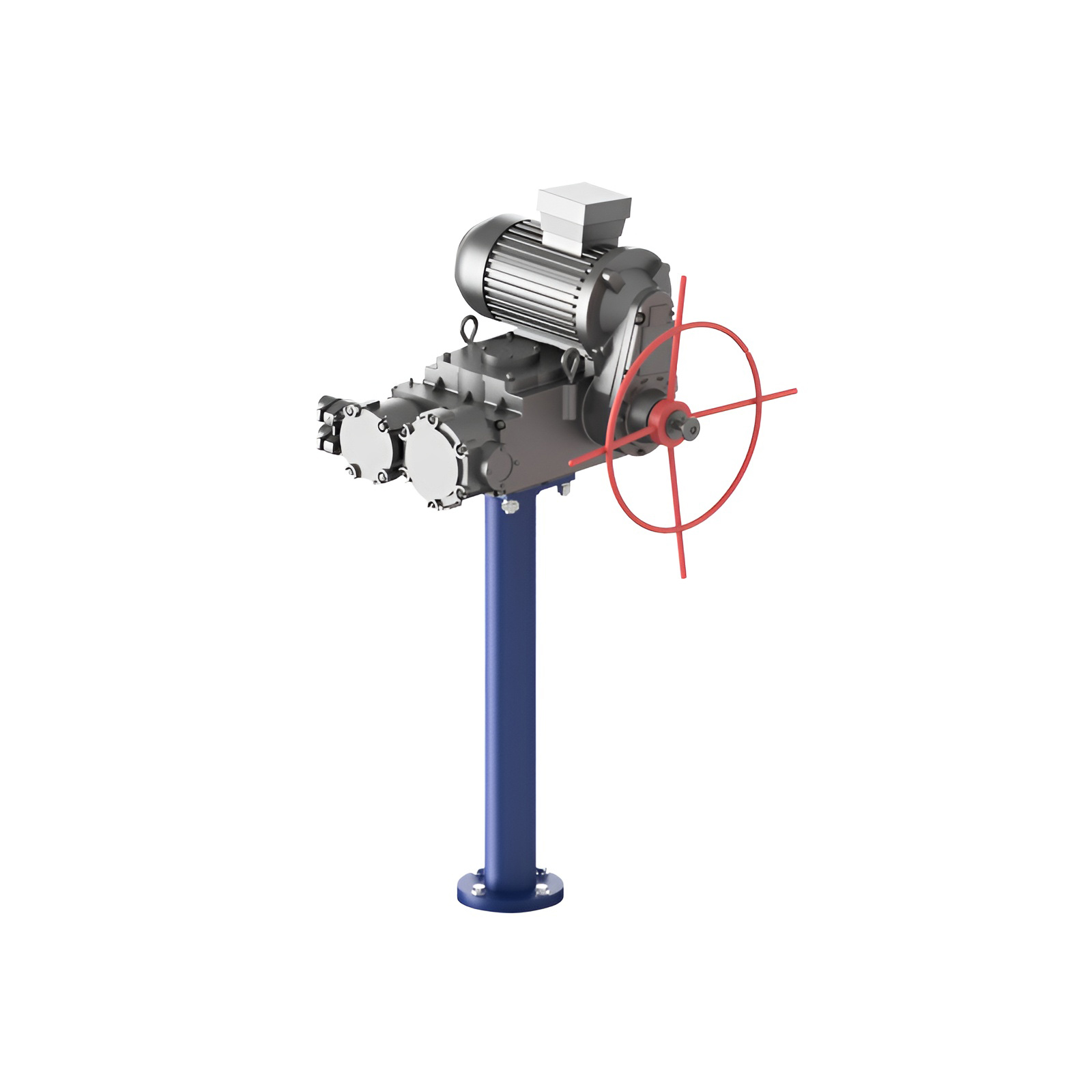

Под электропривод
Колонка, штанга, переходник, приводной и кулачковый вал. Совместима с электроприводами AUMA, ГЗ-А, ZPA и редукторами. Для задвижек Ду 100 — 1200.
С закладной конструкцией
Закладная плита под крепление колонки в перекрытии колодца или камеры. Упрощает монтаж и распределяет нагрузку на конструкцию.

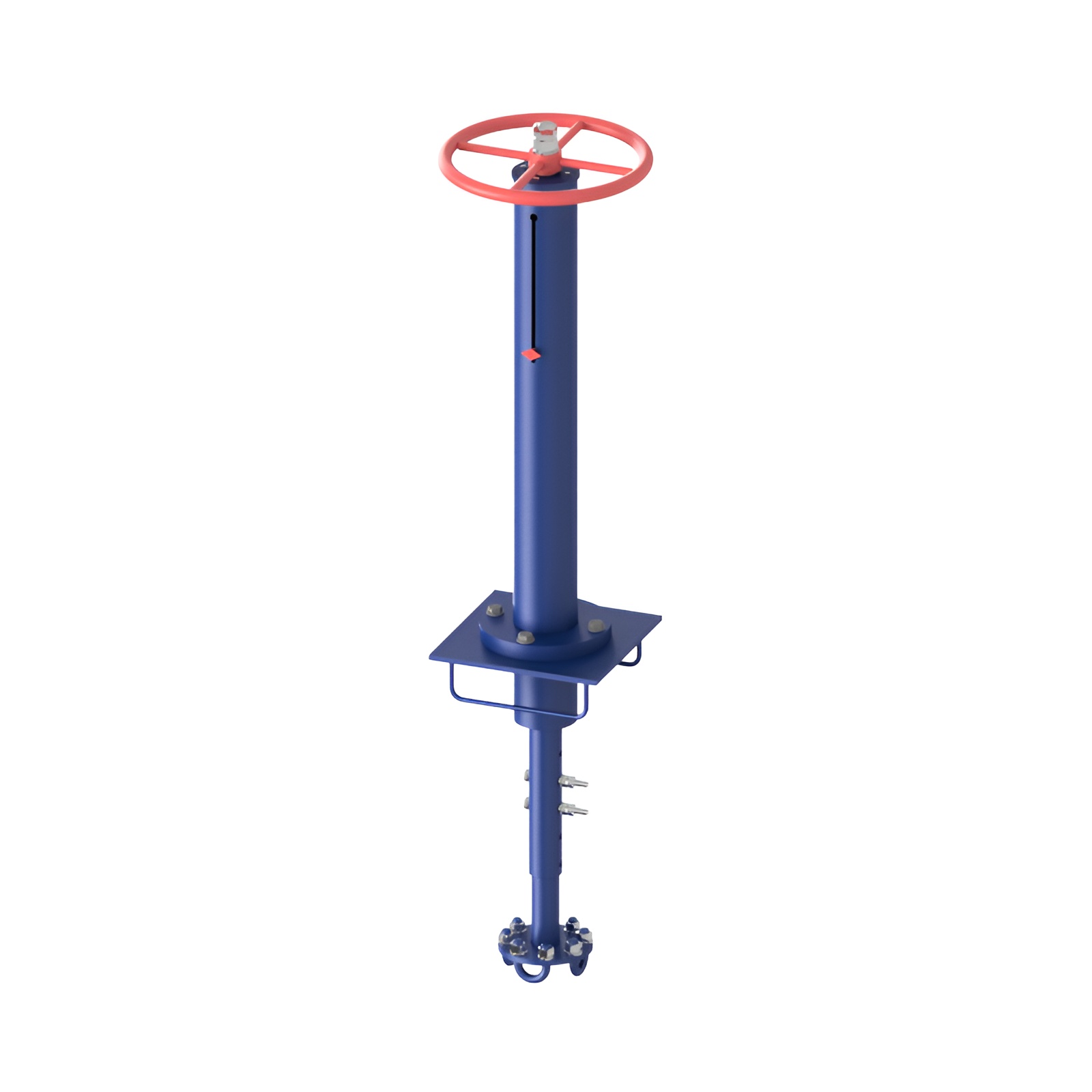

Телескопическая (с удлинителем штанги)
Телескопическое (наборное) исполнение штанги — удлинитель для трубопроводов глубокого залегания. Длина собирается под глубину камеры от 500 мм до нескольких метров.
Где применяется
Где применяется колонка управления КУЗ: водоснабжение, КНС, канализация
Водоснабжение и канализация
Магистральные водоводы, насосные станции, КНС, городские водопроводы. Управление задвижками в смотровых колодцах любой глубины.
Тепловые сети
Камеры теплотрасс, ЦТП, котельные. Дистанционное переключение веток и аварийное отключение участков без спуска в камеру.
Нефтегазовый комплекс
Узлы запорной арматуры, обвязка резервуаров, эстакады. Исполнения для агрессивных и взрывоопасных сред — по ТЗ.
Промышленные предприятия
Технологические трубопроводы химических, металлургических и пищевых производств. Любая среда — подбираем материал и присоединение.
ЖКХ и муниципалитет
Городская инфраструктура, ливневая канализация, подключения к магистралям. Эксплуатация в условиях улицы и северных широт.
Гидротехника
Шлюзы, водохранилища, водозаборы, рыбопропускные сооружения. Длинные штанги под глубину залегания трубопровода.
Производство
Качество от металла до готового изделия
Материалы корпусов и штанг
- Сталь 20 — для умеренных климатических условий
- Сталь 09Г2С — для северных широт и низких температур
- Нержавеющая сталь — по запросу для агрессивных сред

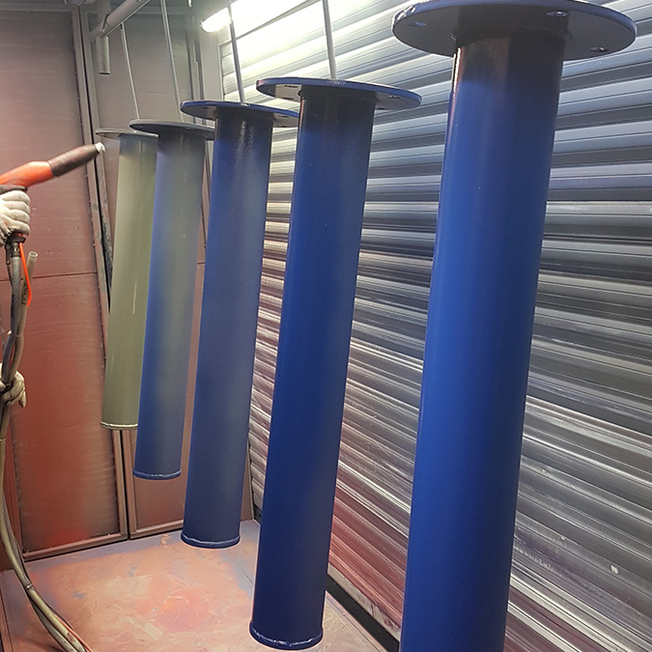

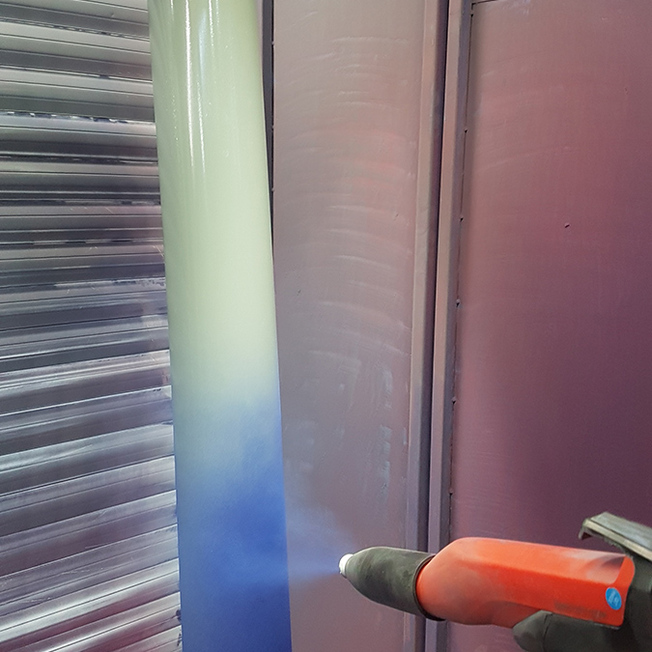

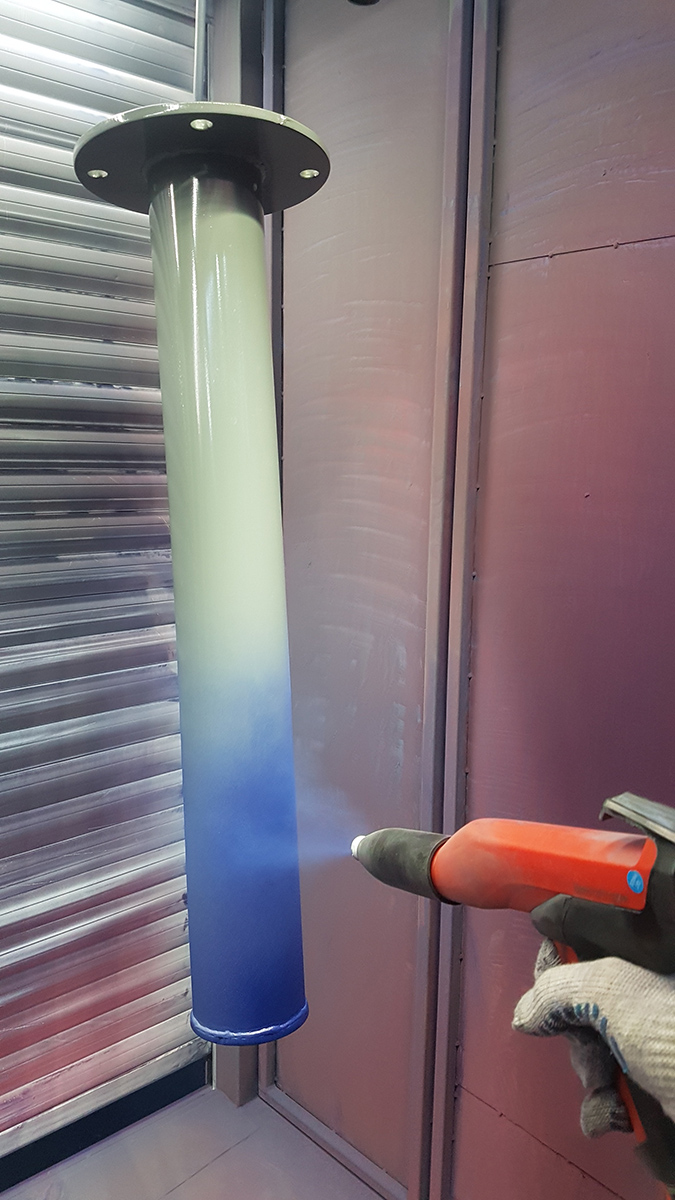

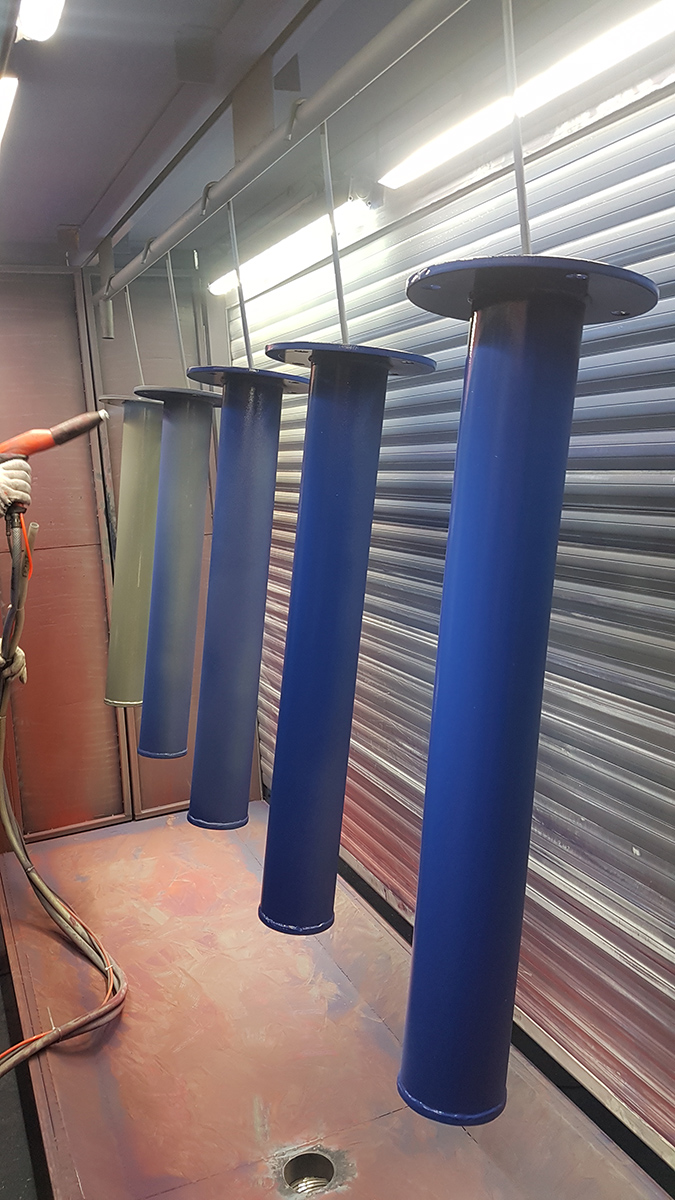

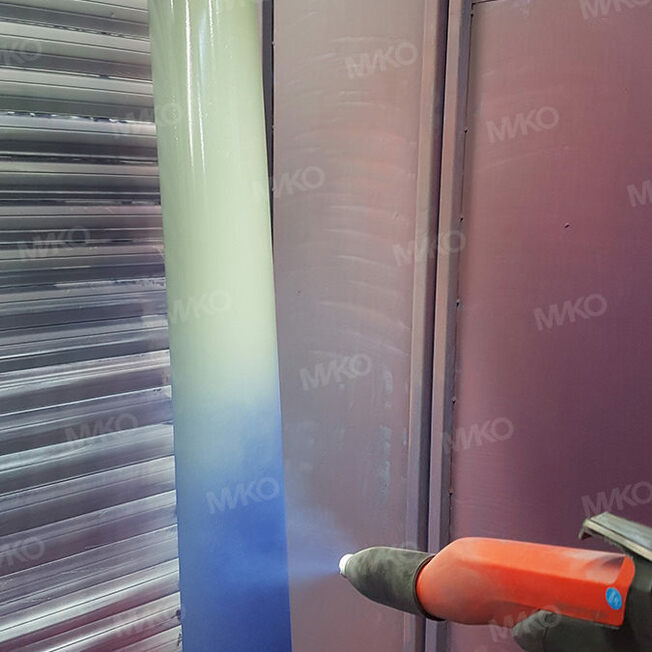

Антикоррозионное покрытие
- Пескоструйная подготовка поверхности
- Обработка средствами с фосфатной плёнкой
- Цинконаполненный эпоксидный порошковый грунт
- Финишная порошковая эпоксидная краска
Контроль качества
- Современное оборудование с ЧПУ
- Контроль линии производства на каждом этапе
- Соответствие требованиям ГОСТ и ТУ
- Гарантийный срок и сопроводительные документы
Как мы работаем
От заявки до отгрузки — четыре шага
1
Заявка
Оставляете контакты или отправляете опросный лист с параметрами задвижки и условиями эксплуатации.
2
Расчёт и КП
Специалист отвечает в течение 3 часов. Инженер готовит спецификацию и коммерческое предложение со скидкой.
3
Производство
После согласования и оплаты запускаем изготовление. Серийные исполнения — от 7 рабочих дней.
4
Отгрузка
Контроль качества, упаковка, доставка по России и СНГ. Сопроводительные документы и паспорт изделия.
Готовы рассчитать ваш проект
Оставьте заявку — специалист свяжется в течение 3 часов в рабочее время. Поможем подобрать модель, рассчитаем комплект и подготовим КП со скидкой.
Вопросы и ответы
О чём чаще всего спрашивают
До какой глубины можно установить колонку?
Колонки рассчитаны на глубину залегания трубопровода до 7 метров. Длина штанги обрезается с обратной стороны под нужный размер, на конце приваривается сухарь, через который штанга крепится к колонке. По запросу комплектуем удлинителем.
Какие задвижки можно подключить?
Колонки управляют многооборотной запорной арматурой с выдвижным и невыдвижным штоком, шиберными, шлюзовыми, фланцевыми и межфланцевыми затворами. Диапазон Ду 50 — Ду 1200, типы присоединения «А», «Б», «В», «Г» — квадрат или шпонпаз по ISO.
Какой срок изготовления?
Серийные исполнения отгружаем за 7–14 рабочих дней с момента согласования спецификации и поступления оплаты. Сложные комплекты и крупные партии — по согласованию.
Доставляете в регионы?
Да, отгружаем по всей России и в страны СНГ. Доставка любой удобной транспортной компанией или нашим транспортом — рассчитываем после уточнения адреса.
Что входит в комплект поставки?
Колонка, маховик (или присоединительный фланец под электропривод), штанга нужной длины. По запросу — закладная конструкция, удлинитель, паспорт изделия и инструкция по монтажу.
Можно ли заказать с электроприводом AUMA?
Да. Колонки серий КУ-З-ЭА, ЭБ, ЭВ и ЭГ совместимы с электроприводами AUMA и аналогичными по присоединению ISO. Можем поставить колонку в комплекте с приводом — производим монтаж и пусконаладку при необходимости.
Достоинства:
Морозостойкое исполнение для нашего региона — критично. До −60 °C по паспорту, на практике в феврале при −52 °C колонки работали без замечаний.
Недостатки:
Нет
В Заполярье найти оборудование, которое реально работает при наших температурах, — отдельная задача. Большинство производителей пишут «всепогодное» и при −40 уже задумываются. Здесь колонки в полевых условиях прошли первую зиму. Конструкция надёжная, обслуживание минимальное.
Достоинства:
Длина штанги под заказ — от 0.5 до 6 метров. Нам нужна была 4.2 м под подземную камеру — сделали ровно по нашему ТЗ, никаких «округлим до ближайшего полуметра».
Недостатки:
Не выявлено
Заменили 12 колонок на тепловых камерах. Старые японские — за 30 лет работы выработали ресурс, новые от МИКО встали в те же посадочные места без переделки колодца. Управление задвижками Ду400 — комфортное, штурвал крутится плавно. Под зиму ничего не закусило. Окупаемость по сравнению с импортным аналогом — 1.5 года.
Достоинства:
Колонки лёгкие в управлении — даже наши женщины-диспетчеры справляются без проблем. Усилие на штурвале минимальное, передаточное число подобрано грамотно.
Недостатки:
Не нашёл
Реконструкция КНС, поставили 8 колонок управления задвижками Ду300. Шеф-монтаж не понадобился — наши бригады поставили сами за 4 дня. Работают полгода, отказов ноль. Раньше брали у местного производителя — у тех штанги гнулись, у этих за 6 месяцев — ни одной проблемы.
Достоинства:
Поставка — точно в срок, без переносов. Это для нас большая редкость в текущих реалиях. Брали 18 шт., приехало одной партией ровно в день, который был указан в договоре.
Недостатки:
Нет
Колонки управления — это узел, который если выходит из строя, то парализует обслуживание целого участка. Поэтому требования к надёжности максимальные. После 9 месяцев работы — ни одного обращения от аварийной бригады. Управление через колодец-телескоп даже зимой работает штатно. По соотношению цена/качество — лучшее, что мы пробовали с 2022 года.
Достоинства:
Удобно расположен индикатор положения «открыто/закрыто» — видно издалека, не нужно лезть проверять штангу.
Недостатки:
Крепление колонки к фундаменту в стандартной поставке — на 4 анкера М12. Для нашей грунтовой подвижности маловато, пришлось добавлять анкеры самостоятельно. Хотелось бы видеть в комплекте усиленный вариант под заказ.
Колонки рабочие, к функционалу претензий нет. Снижаю балл за то, что под наши специфические условия (пучинистый грунт) пришлось дорабатывать монтаж. На стандартных объектах — это было бы не нужно. По цене и срокам всё ровно, поставщик добросовестный.
Достоинства:
Универсальность фланцев — подошли под арматуру 3-х разных производителей на одном объекте без переходников. Серьёзно сэкономили на доп. оборудовании.
Недостатки:
Не нашёл
Реализуем проекты по реконструкции тепловых пунктов в УрФО. Колонки управления покупаем регулярно — около 30-40 шт. в квартал. У НПК МИКО работаем третий год, причина — стабильное качество, отсутствие сюрпризов на партии. Один раз был брак на сварном шве — заменили за неделю по гарантии. Рекомендую коллегам из смежных СРО.
+
