Монтаж и обслуживание конического редуктора для задвижки

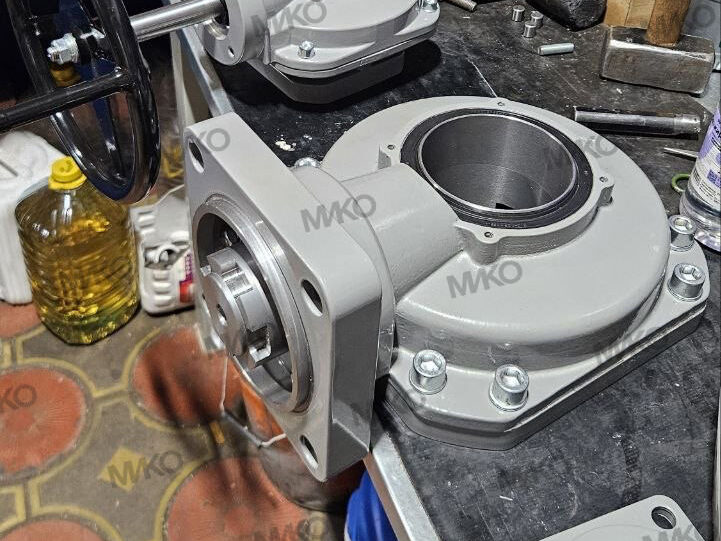

Конический редуктор ставят, когда усилие на маховике задвижки становится неподъёмным для одного человека. Само изделие простое, но большинство отказов происходит не из-за него, а из-за монтажа: перекос, несоосность, неправильно подобранное присоединение.

Разберём, что проверить до установки, как смонтировать редуктор на арматуру и что делать при обслуживании. Материал для монтажников и служб эксплуатации.

Что проверить до монтажа

Комплектность

Редуктор, присоединительный фланец под конкретный тип арматуры, крепёж, паспорт изделия. Если заказывался вариант под электропривод — проверьте, что фланец и втулка соответствуют приводу: их тип уточняется заранее, подогнать по месту не получится.

Соответствие типа задвижке

Тип редуктора подбирается по крутящему моменту арматуры, а не по её диаметру напрямую:

Если момент арматуры близок к верхней границе диапазона, берут следующий тип или закладывают вторую ступень — она умножает момент в три раза.

Состояние арматуры

Редуктор не чинит неисправную задвижку, а маскирует проблему: за счёт передаточного числа человек перестаёт чувствовать, что арматура закусывает, и продолжает вращать — до поломки шпинделя.

Поэтому до монтажа проверьте: задвижка проходит полный ход без заеданий, шпиндель чистый и не имеет забоин, резьба не повреждена, квадрат или шпоночный паз соответствуют присоединению редуктора.

Порядок монтажа

Этап 1: Подготовка присоединения

Очистите шпиндель арматуры от грязи, ржавчины и наплывов краски — посадочное место должно быть чистым. Проверьте размер квадрата или шпоночного паза: он должен совпадать с втулкой редуктора. Примерьте втулку — она должна надеваться свободно, без забивания. Если втулка идёт туго, причина обычно в загрязнении или деформации шпинделя, а не в размере.

Этап 2: Установка редуктора

Наденьте редуктор на шпиндель через присоединительный фланец. Совместите отверстия фланца с ответной частью арматуры. Наживите крепёж от руки, не затягивая — на этом этапе редуктор должен сохранять возможность небольшого смещения для выставления соосности.

Этап 3: Выставление соосности и затяжка

Выставьте редуктор так, чтобы ось выходного вала совпадала с осью шпинделя арматуры. Перекос на этом шаге — главная причина последующих отказов: он даёт постоянную боковую нагрузку на подшипники и ускоренный износ.

Затягивайте крепёж равномерно, крест-накрест, с моментом по паспорту изделия. Неравномерная затяжка перекашивает фланец и создаёт ту же несоосность, которую вы только что устраняли.

Этап 4: Проверка хода

Проведите полный цикл: закройте арматуру до упора, подсчитайте обороты, затем откройте до упора. Количество оборотов на открытие и закрытие должно совпадать. Усилие на маховике должно быть равномерным по всему ходу — рывки и локальные «тугие» участки указывают на несоосность или дефект арматуры.

Прислушайтесь: стук, скрежет и вибрация при вращении — повод разобрать соединение и проверить установку заново, а не «приработать».

Соосность — главная причина отказов

Стоит сказать отдельно, потому что это не очевидно при монтаже. Редуктор передаёт значительный крутящий момент, и при перекосе вся нагрузка ложится на кромку подшипника вместо всей его поверхности.

Внешне всё работает: арматура открывается, усилие приемлемое. Но ресурс подшипникового узла сокращается кратно, и отказ приходит через сезон-другой — когда причину уже никто не связывает с монтажом.

Проверять соосность нужно до затяжки и после неё: затяжка сама способна сместить узел.

Установка на арматуру без бугельного узла

Наши редукторы воспринимают осевые нагрузки до 200 кН, поэтому монтируются и на арматуру без отдельного исполнительного механизма. Большинство аналогов этого не позволяет — им требуется бугельный узел, принимающий осевое усилие на себя.

Практический смысл: на объектах, где бугель отсутствует или повреждён, не нужно докупать и устанавливать промежуточный узел — редуктор ставится напрямую.

Обслуживание

Конический редуктор не требует частого вмешательства, но три вещи стоит держать в регламенте.

Осмотр крепежа. Раз в сезон проверяйте затяжку болтов присоединительного фланца. Ослабление крепежа — начало той же несоосности.

Защита валов от коррозии. Входной и выходной валы при длительных простоях покрываются налётом. В колодцах и камерах с повышенной влажностью это происходит быстрее. Достаточно периодической консервации смазкой.

Периодическая прокрутка. Арматура, которая годами стоит в одном положении, закисает. Регулярный полный цикл раз в сезон продлевает ресурс и самой задвижки, и редуктора — и заодно показывает, что узел исправен, до того как он понадобится в аварийной ситуации.

Степень защиты IP67 (по запросу IP68) допускает работу в затопляемых камерах, климатическое исполнение У и УХЛ — до −60 °С.

Типичные ошибки

Затянули крепёж до выставления соосности. Самая частая. Порядок обратный: сначала выставить, потом затянуть.

Поставили редуктор на закусывающую задвижку. Проблема не решается, а откладывается — до поломки шпинделя.

Не учли потерю момента с электроприводом. В связке мотор-редуктора максимальный крутящий момент снижается примерно на 30%. Это закладывается в расчёт до заказа, а не выясняется при пусконаладке.

Заказали под электропривод без уточнения фланца. Тип фланца и втулки привода нужно знать заранее — иначе присоединение не совпадёт.

Как подобрать тип под конкретную арматуру — в материале о типах конических редукторов и в пошаговом руководстве по выбору. Характеристики моделей — на странице конического редуктора для задвижек.
