Лотковый затвор

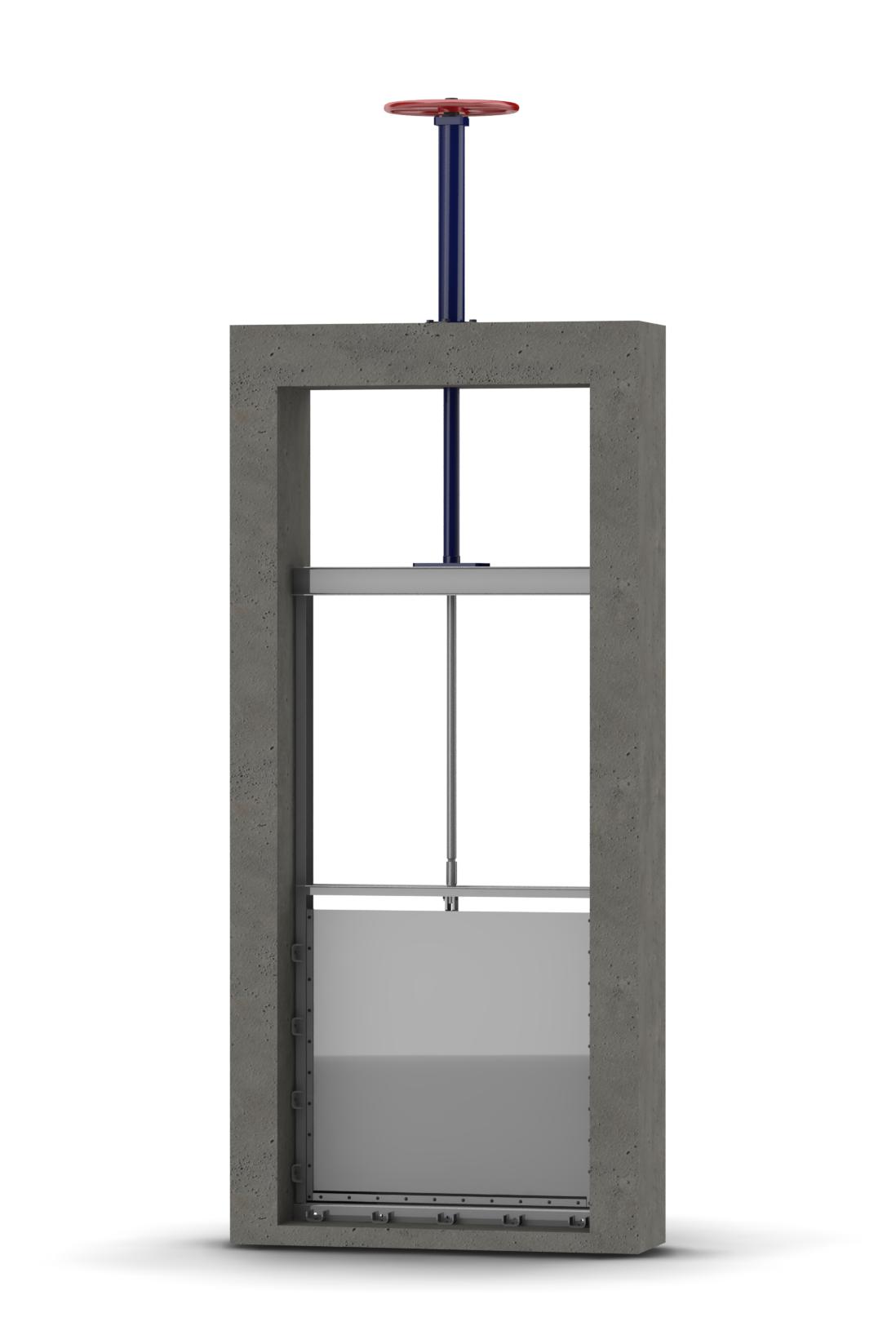

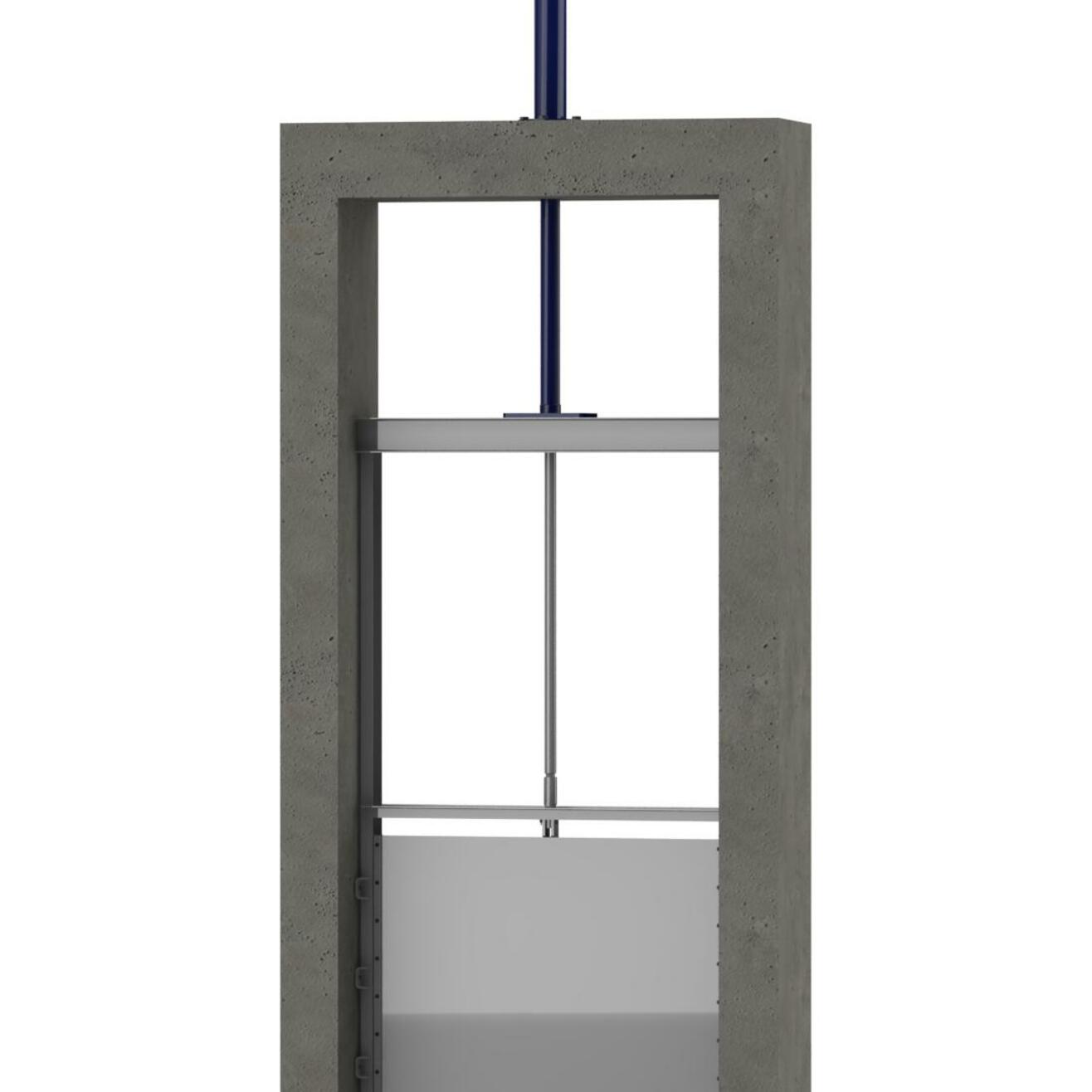

Затвор щитовой лотковый: размеры, исполнения и подбор

Лотковый затвор ставится в открытом лотке или канале, где вода идёт самотёком. Напор здесь ограничен высотой самого щита, а не глубиной заложения, поэтому конструкция легче глубинной при тех же габаритах проёма.

Выпускается в двух исполнениях: с креплением к стене канала и в распор между его стенками. Второе применяют там, где закладные детали не предусмотрены проектом — затвор враспор монтируется в готовый канал.

Подобрать затвор

Размерный ряд

Стандартные размеры, массы и вес

Приведён типовой ряд от 300×300 до 2000×2000 мм: b×h — размер проёма, Hp — высота изделия, масса — вес одного затвора в базовом исполнении. Размер в спецификациях пишут по-разному — 300×300, 300х300 или 300*300, обозначение одно и то же. Нестандартные проёмы изготавливаем по чертежу.

Лотковый (поверхностный) затвор — крепление к стене напор по высоте щита

Размер b×h, мм	b1, мм	b2, мм	Hp, мм	Масса, кг
300×300	520	410	730	40
400×400	670	510	1000	56
500×500	770	610	1200	69
600×600	870	710	1400	79
700×700	970	810	1600	90
800×800	1070	910	1800	95
900×900	1170	1010	2000	130
1000×1000	1270	1110	2200	166
1100×1100	1370	1210	2400	180
1200×1200	1470	1310	2600	200
1300×1300	1570	1410	2800	260
1400×1400	1670	1510	3000	325
1500×1500	1770	1610	3200	380
1600×1600	1870	1710	3400	420
1700×1700	1970	1810	3600	450
1800×1800	2070	1910	3800	480
1900×1900	2170	2010	4000	520
2000×2000	2310	2150	4200	585

Лотковый затвор — в распор стенок канала (канальный) напор по высоте щита

Размер b×h, мм	b*, мм	b1, мм	Hp, мм	Масса, кг
300×300	180	290	730	46
400×400	280	390	1000	52
500×500	380	490	1200	60
600×600	480	590	1400	71
700×700	580	690	1600	85
800×800	680	790	1800	108
900×900	780	890	2000	115
1000×1000	880	990	2200	123
1100×1100	980	1090	2400	151
1200×1200	1080	1190	2600	177
1300×1300	1180	1290	2800	182
1400×1400	1280	1390	3000	320
1500×1500	1380	1490	3200	345
1600×1600	1480	1590	3400	360
1700×1700	1580	1690	3600	405
1800×1800	1680	1790	3800	450
1900×1900	1780	1890	4000	495
2000×2000	1880	1990	4200	550

Расчёт

Как считается нагрузка на лотковый затвор

Вода стоит только до верхней кромки щита, поэтому центр давления лежит на половине его высоты: H_ц = h/2. Подставив это в общую формулу P = ρ · g · H_ц · A, получаем P = ρ · g · b · h² / 2.

Пример. Щит 1000 × 1000 мм, вода вровень с верхом: P = 1000 × 9,81 × 1 × 1² / 2 = 4 905 Н, то есть 4,9 кН.

Тот же щит, установленный как глубинный на трёхметровой отметке, держал бы 29,4 кН — в шесть раз больше. Отсюда и более лёгкая конструкция при одинаковых габаритах проёма: 166 кг против 182 кг у настенного глубинного и 123 кг у канального исполнения.

Усилие на подъём: F = G + f · P, коэффициент трения f принимают в пределах 0,3–0,6. Для щита 1000 × 1000 при f = 0,4 получается около 3,6 кН — с таким справляется штурвал.

Расчёт даёт порядок величины. Заиливание канала, перекос щита и усилие отрыва уплотнения считаются отдельно под объект.

Где применяется

Типовые объекты

отводящие и распределительные каналы очистных сооружений
водосбросные и обводные каналы
лотки песколовок, аэротенков и вторичных отстойников
мелиоративные и гидротехнические сооружения

Материал подбирается под среду: углеродистая сталь Ст3 для обычных условий, 09Г2С для северного климата, нержавеющая сталь для агрессивных и сточных сред.

Заказ

Что указать в заявке

размер проёма b×h и высота щита
исполнение: крепление к стене или в распор стенок канала
ширина канала в свету, если затвор ставится враспор
тип привода и материал щита

Габаритный и присоединительный чертёж высылаем до запуска в производство — по нему проектировщик сверяет закладные детали и отметки анкеров. Подробнее о составе чертежа и посадочных размерах написано на странице щитовых затворов.

Комплектация

Уплотнение, шток, привод и документы

Уплотнение идёт по всему периметру щита и определяет класс герметичности — в базовом исполнении B по ГОСТ 9544. Материал подбирается под среду: EPDM, резина или полиуретан. Уплотнение расходное, меняется без демонтажа рамы, поэтому при заказе стоит взять запасной комплект.

Шток бывает выдвижной и невыдвижной. У выдвижного положение щита видно по вылету штока — это удобно на объектах без датчиков положения. Невыдвижной компактнее и меньше подвержен загрязнению, его берут в стеснённых камерах и на загрязнённых средах.

Привод — штурвал, конический редуктор или электропривод. Затворы изготавливаем и под электропривод: на раме предусматривается монтажная площадка, присоединительные размеры фланца согласуются на этапе чертежа. Сам электропривод в поставку не входит, его закладывают в проект отдельной позицией.

Документы. На изделие выдаётся паспорт, к нему габаритный и присоединительный чертёж и схема закладных деталей с отметками анкеров. Проектировщику чертёж обычно нужен до изготовления — уточните нужный формат, PDF или DWG, при запросе.

В смету

Как затвор закладывается в смету

Затвор проходит по смете двумя независимыми строками. Оборудование — сам затвор с указанием типа, размера проёма и напора; основание — прайс-лист или счёт изготовителя. Монтажные работы — по сметным нормативам в текущих ценах через индексы пересчёта. Стоимость изделия в расценку на монтаж не входит.

Отдельного шифра именно на щитовой затвор в сборниках нет, и это не пробел: затвор не монтируется сам по себе, его установка — часть работ по узлу вместе с закладной рамой, анкеровкой и обустройством камеры или канала. Норму подбирает сметчик под фактический состав работ. Установка относится к монтажу оборудования, то есть к части ГЭСНм, а не к общестроительной.

Для подбора нормы и обоснования в экспертизе нужны масса изделия, габариты, способ крепления и состав комплекта — эти данные даём по запросу на любое исполнение. Массы стандартного ряда приведены в таблице выше.

Подробный разбор структуры сметы, отличий ГЭСН, ФЕР и ТЕР и пример расчёта — в материале «Колонка управления задвижкой: цена, смета и расчёт стоимости»: принцип для затвора тот же.

Вопросы и ответы

О чём чаще всего спрашивают

Чем лотковый затвор отличается от глубинного?

Лотковый работает в открытом лотке или канале, где вода идёт самотёком, и держит напор только по высоте щита. Глубинный погружён целиком и воспринимает давление всей толщи воды. При одинаковом проёме 1000 × 1000 мм нагрузка отличается вшестеро — 4,9 кН против 29,4 кН.

Что значит исполнение «в распор стенок канала»?

Затвор монтируется между стенками готового канала без закладных деталей — рама распирается в проёме. Применяют там, где закладные не предусмотрены проектом или канал уже построен. Нужна точная ширина канала в свету.

Нужны ли закладные детали?

Для настенного исполнения — да, рама крепится анкерами или к закладной раме. Для канального исполнения враспор закладные не требуются.

Какой привод нужен лотковому затвору?

Чаще хватает штурвала: для щита 1000 × 1000 мм усилие подъёма выходит около 3,6 кН. На крупных проёмах и при заиливании ставится редуктор — считаем под конкретные размеры.

Из какого материала изготавливается щит?

Углеродистая сталь Ст3 для обычных условий, 09Г2С для северного климата, нержавеющая сталь для агрессивных и сточных сред. Материал подбирается под среду и требуемый срок службы.

Подберём затвор под ваш проём

Ответите на несколько вопросов — исполнение определится само, останется указать размеры проёма и напор. Посчитаем стоимость и сроки.

Подобрать затвор
