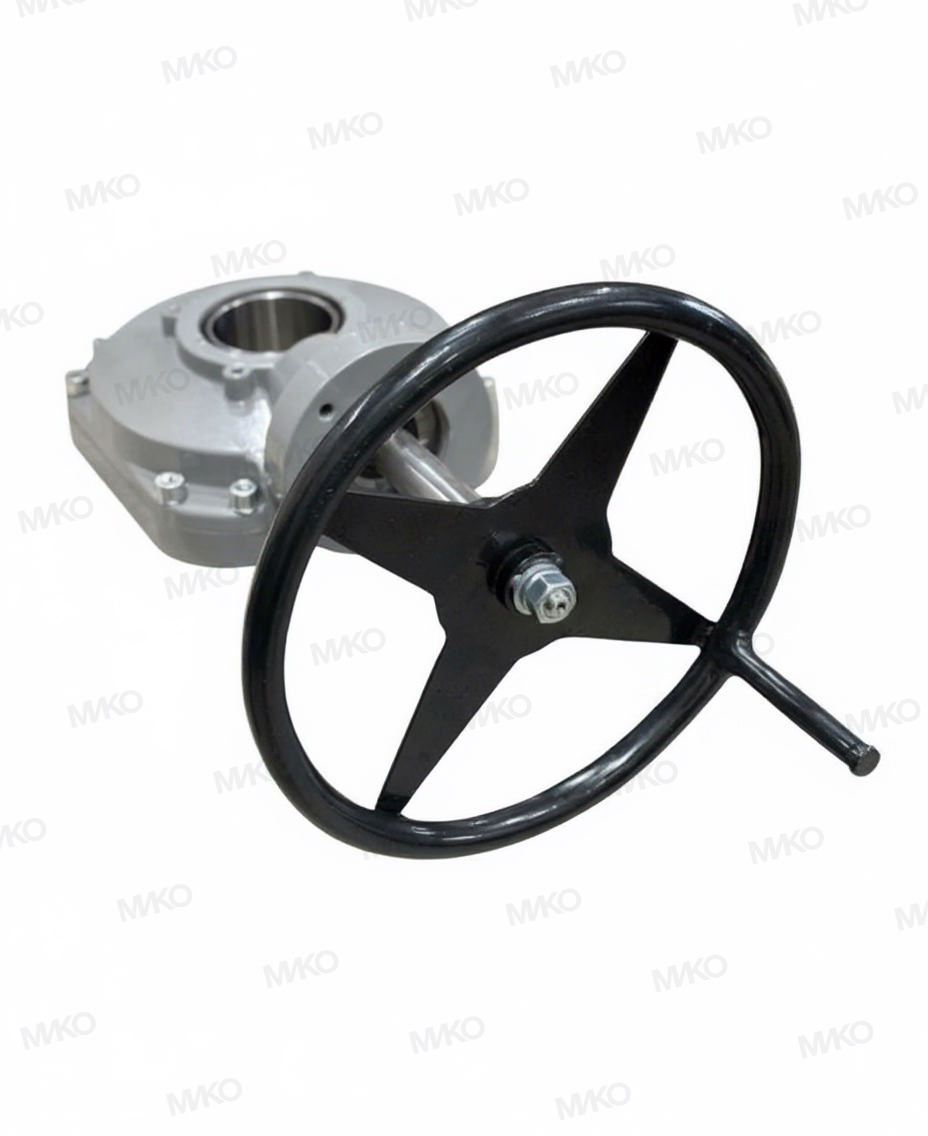

Конический редуктор для задвижки — механизм, предназначенный для снижения усилия при ручном управлении запорной арматурой. Редуктор устанавливается на задвижку вместо штатного маховика и преобразует вращение горизонтального входного вала в вращение вертикального выходного, одновременно увеличивая крутящий момент. Применяется на задвижках среднего и большого диаметра (Ду150–Ду1200), где прямое управление маховиком требует значительных физических усилий.
В этой статье рассмотрим типоразмерный ряд конических редукторов, их конструкцию, правила подбора и отличия от других типов редукторов для арматуры.
Зачем нужен конический редуктор
При управлении задвижкой вручную оператор вращает маховик, передавая крутящий момент на шпиндель. С увеличением диаметра задвижки и давления в трубопроводе момент на шпинделе растёт — от 50 Н·м для Ду50 PN10 до 5000 Н·м и более для Ду800 PN16. При моменте свыше 300–400 Н·м управление маховиком диаметром 400–500 мм становится затруднительным для одного человека.
Конический редуктор решает эту проблему: он умножает крутящий момент в 3–10 раз за счёт передаточного числа зубчатой пары. При этом усилие на маховике редуктора остаётся комфортным (10–20 кгс), а количество оборотов увеличивается пропорционально передаточному числу.
Преимущества конического редуктора перед другими решениями
По сравнению с электроприводом: не требует электроснабжения, проще в обслуживании, дешевле в 3–5 раз, компактнее. По сравнению с увеличением маховика: более эффективное снижение усилия (маховик диаметром 1 метр неудобен в работе, а редуктор компактен). По сравнению с удлинителем маховика (трубой): безопасен (удлинитель создаёт чрезмерный момент и ломает шпиндель).
Конструкция конического редуктора
Конический редуктор состоит из литого корпуса (чугун или сталь), пары конических зубчатых колёс, входного и выходного валов на подшипниках, маховика с рукояткой и системы уплотнений. Корпус заполнен консистентной смазкой, защищающей зубчатую пару от износа и коррозии.
Принцип работы
Оператор вращает маховик на горизонтальном входном валу. Малое коническое колесо (шестерня) на входном валу вращает большое коническое колесо (колесо) на вертикальном выходном валу. За счёт разницы в числе зубьев крутящий момент увеличивается, а скорость вращения — уменьшается. Выходной вал соединяется со шпинделем задвижки через квадрат.
Передаточное число — отношение числа зубьев большого колеса к малому. При передаточном числе 5:1 момент на выходе в 5 раз больше, чем на входе, но и оборотов нужно сделать в 5 раз больше для того же хода шпинделя. Это компромисс между усилием и временем управления.
Типоразмерный ряд
Конические редукторы для задвижек выпускаются в четырёх основных типоразмерах, охватывающих весь диапазон задвижек от Ду100 до Ду1200.
Тип Б — для задвижек Ду100–Ду200
Максимальный крутящий момент на выходе: 500 Н·м. Передаточное число: 3:1. Диаметр маховика: 300 мм. Масса: 12 кг. Присоединительный квадрат: 22–27 мм. Применяется для задвижек PN16–PN25, где штатный маховик не обеспечивает комфортного управления. Также используется при установке колонки управления с глубоким заложением — редуктор компенсирует потери на трение в длинном вале колонки.
Тип В — для задвижек Ду200–Ду400
Максимальный крутящий момент на выходе: 1000 Н·м. Передаточное число: 5:1. Диаметр маховика: 400 мм. Масса: 22 кг. Присоединительный квадрат: 27–36 мм. Наиболее востребованный типоразмер — покрывает основной диапазон задвижек городских сетей водоснабжения и теплоснабжения. Конический редуктор тип В — стандартный выбор для задвижек Ду300 PN10 и Ду200 PN25.
Тип Г — для задвижек Ду400–Ду800
Максимальный крутящий момент на выходе: 2800 Н·м. Передаточное число: 8:1. Диаметр маховика: 500 мм. Масса: 45 кг. Присоединительный квадрат: 36–50 мм. Применяется на крупных задвижках магистральных трубопроводов, водоводов, промышленных коллекторов. При передаточном числе 8:1 количество оборотов маховика увеличивается в 8 раз — для задвижки Ду500 может потребоваться 300–400 оборотов для полного открытия.
Тип Д — для задвижек Ду800–Ду1200
Максимальный крутящий момент на выходе: 5000 Н·м. Передаточное число: 10:1. Диаметр маховика: 500 мм. Масса: 75 кг. Присоединительный квадрат: 50–65 мм. Для самых крупных задвижек. При передаточном числе 10:1 полное открытие задвижки Ду1000 может занять 15–20 минут непрерывного вращения маховика. Для таких задвижек часто целесообразнее установить электропривод.
Подбор конического редуктора
Шаг 1: Определите крутящий момент задвижки
Момент указан в паспорте или каталоге производителя задвижки. Если паспорт недоступен, воспользуйтесь ориентировочными значениями: Ду100 PN10 — 60–100 Н·м; Ду150 PN10 — 120–200 Н·м; Ду200 PN10 — 200–350 Н·м; Ду200 PN16 — 250–400 Н·м; Ду300 PN10 — 400–700 Н·м; Ду400 PN10 — 700–1200 Н·м; Ду500 PN10 — 1000–1800 Н·м.
Шаг 2: Рассчитайте требуемый момент редуктора
Требуемый момент = момент задвижки × 1,3 (коэффициент запаса). Запас необходим для компенсации: износа задвижки (момент увеличивается со временем), низких температур (смазка густеет, трение возрастает), длительного простоя (заклинивание, коррозия шпинделя).
Шаг 3: Выберите типоразмер
Выберите редуктор, максимальный момент которого не меньше требуемого. Если требуемый момент попадает между двумя типоразмерами — выбирайте больший. Экономия на типоразмере — ложная: редуктор, работающий на пределе, изнашивается быстрее.
Шаг 4: Проверьте размер квадрата
Квадрат выходного вала редуктора должен совпадать с квадратом шпинделя задвижки. Стандартные размеры: 18, 22, 27, 32, 36, 50, 65 мм. При несовпадении — закажите редуктор с нужным квадратом или переходную муфту.
Конический редуктор vs червячный: что выбрать
На рынке присутствуют два типа редукторов для задвижек: конический и червячный. Каждый имеет свои преимущества.
Конический редуктор
Преимущества: высокий КПД (85–95%), компактные размеры, невысокая стоимость, простота конструкции. Недостатки: не обладает свойством самоторможения — задвижка может самопроизвольно открыться или закрыться под давлением среды. Рекомендуется для задвижек с выдвижным шпинделем (они самотормозящие за счёт трения в резьбовой паре).
Червячный редуктор
Преимущества: самотормозящий (задвижка фиксируется в любом положении), высокое передаточное число при компактных размерах. Недостатки: низкий КПД (40–70%), сильный нагрев при длительной работе, более высокая стоимость, больший вес. Рекомендуется для арматуры с невыдвижным шпинделем и для дисковых затворов (которые не имеют собственного самоторможения).
Для большинства клиновых задвижек с выдвижным шпинделем оптимальный выбор — конический редуктор: он дешевле, компактнее и эффективнее.
Монтаж и обслуживание
Монтаж конического редуктора на задвижку занимает 15–30 минут. Снимите штатный маховик задвижки. Наденьте редуктор квадратом выходного вала на квадрат шпинделя. Зафиксируйте редуктор — крепление к фланцу крышки задвижки или к стойке. Проверьте работоспособность — полный цикл открытия/закрытия.
Обслуживание минимально: проверка уровня смазки раз в год, замена смазки каждые 3–5 лет, проверка затяжки крепежа ежегодно. Срок службы — 20–25 лет при нормальных условиях.
Конические редукторы от НПК «МИКО»

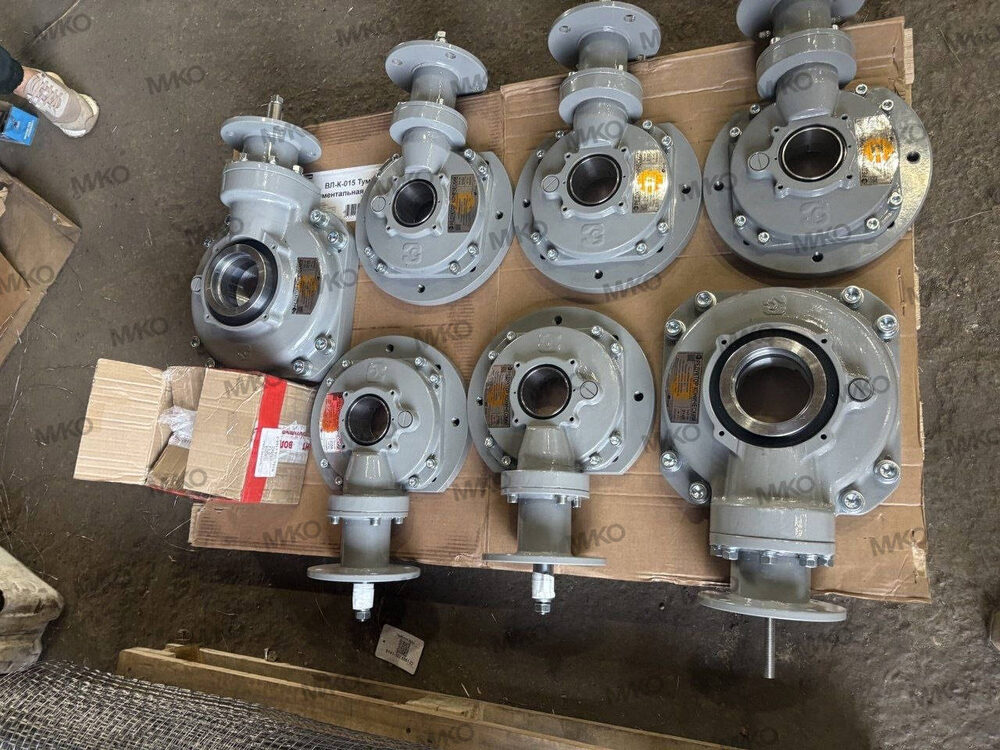

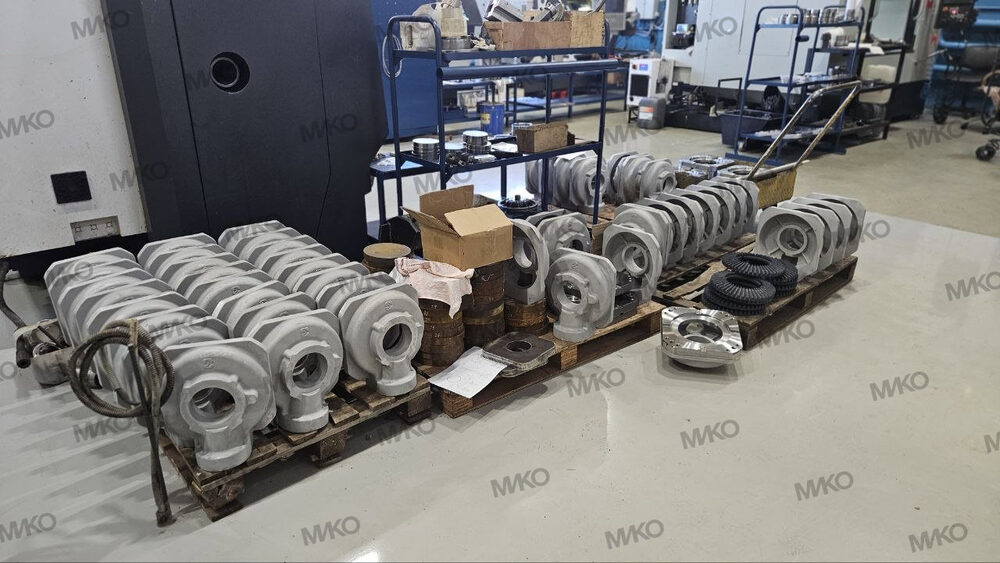

НПК «МИКО» производит конические редукторы всех типоразмеров: Б (500 Н·м), В (1000 Н·м), Г (2800 Н·м), Д (5000 Н·м). Материал корпуса — чугун СЧ20 или сталь (для морозостойкого исполнения). Зубчатая пара — легированная сталь 40Х с закалкой зубьев. Каждый редуктор проходит стендовые испытания.
Цены: тип Б — от 18 000 руб., тип В — от 28 000 руб., тип Г — от 55 000 руб., тип Д — от 90 000 руб. Срок изготовления — от 10 рабочих дней. Гарантия — 24 месяца.
Часто задаваемые вопросы
Можно ли использовать конический редуктор на дисковом затворе?
Да, при совпадении размера присоединительного квадрата. Однако для дисковых затворов предпочтительнее червячный редуктор из-за свойства самоторможения — дисковый затвор не имеет собственного самоторможения и может открыться под давлением среды.
Какой тип редуктора выбрать для задвижки Ду300?
Для Ду300 PN10 — тип В (1000 Н·м). Для Ду300 PN16 — тип В с запасом или тип Г (2800 Н·м). Выбор зависит от конкретного момента задвижки — проверьте по паспорту.
Чем отличается конический редуктор от конического привода?
Это одно и то же изделие с разными названиями. В каталогах производителей арматуры используется термин «привод ручной конический», в каталогах производителей редукторов — «конический редуктор для арматуры». Конструкция, характеристики и применение идентичны.
Подходит ли конический редуктор для установки в составе колонки управления?
Да, конический редуктор часто устанавливается в нижней части колонки управления — между валом колонки и шпинделем задвижки. Это снижает усилие на маховике колонки и компенсирует дополнительное трение в длинном вале. НПК «МИКО» изготавливает комплекты «колонка + редуктор» как единое решение.
