Рыбозащитная кассета для оголовка водозабора — устройство объёмного фильтрующего типа, обеспечивающее защиту молоди рыб при промышленном и коммунальном водозаборе. Кассета устанавливается непосредственно на водоприёмный оголовок и создаёт лабиринтную среду из полимерных шариков, через которую вода проходит свободно, а мальки рыб не могут проникнуть к водозаборной трубе.
В этой статье подробно рассмотрим методику расчёта рыбозащитной кассеты: определение площади фильтрации, подбор размера шариков, расчёт гидравлического сопротивления. Также разберём порядок монтажа и регламент обслуживания.
Исходные данные для расчёта
Расчёт рыбозащитной кассеты начинается со сбора исходных данных, которые определяют все конструктивные параметры устройства.
Производительность водозабора
Максимальный расход воды через водозабор (м³/час или м³/с) — основной параметр для определения площади фильтрации. Берётся максимальный расчётный расход, а не среднесуточный — кассета должна обеспечивать защиту при максимальной нагрузке.
Конструкция оголовка
Тип оголовка (раструбный, тройниковый, с решёткой), его размеры и форма определяют конструкцию каркаса кассеты. Необходимо знать: диаметр трубы оголовка или размеры водоприёмного окна, форму оголовка (цилиндрический, прямоугольный, конический), расположение оголовка (горизонтальное или вертикальное), глубину установки оголовка от поверхности воды.
Ихтиологические данные
Результаты ихтиологического обследования водоёма определяют размер шариков-наполнителя. Обследование выявляет: видовой состав ихтиофауны в районе водозабора, размерный ряд молоди (минимальная длина мальков в период нереста), сроки нерестового периода, критические скорости плавания молоди для каждого вида.
Ихтиологическое обследование выполняется специализированной организацией, имеющей лицензию на рыбохозяйственные исследования. Результаты оформляются в виде заключения с рекомендациями по параметрам рыбозащитного устройства.
Расчёт площади фильтрации
Площадь фильтрующей поверхности кассеты определяется из условия: скорость входа воды через кассету не должна превышать критическую скорость плавания молоди защищаемых видов рыб.
Критическая скорость плавания
Критическая скорость — максимальная скорость, которую молодь рыбы может поддерживать в течение 1–2 минут и успеть уплыть от зоны водозабора. Значения критической скорости зависят от вида и размера рыбы: для мальков карповых длиной 15–20 мм — 0,10–0,15 м/с; для мальков лососёвых длиной 20–30 мм — 0,15–0,25 м/с; для сеголетков (30–50 мм) — 0,20–0,35 м/с.
Для расчёта принимается минимальная критическая скорость среди всех защищаемых видов. Если в водоёме обитают карповые (критическая скорость 0,10 м/с) и лососёвые (0,15 м/с), расчёт ведётся по карповым — 0,10 м/с.
Формула расчёта
Требуемая площадь фильтрации: S = Q / (V × K), где S — площадь фильтрации (м²), Q — максимальный расход воды (м³/с), V — допустимая скорость входа (м/с), K — коэффициент живого сечения кассеты (0,35–0,45 для шариковых кассет).
Коэффициент живого сечения учитывает, что шарики занимают часть объёма кассеты и уменьшают площадь, через которую проходит вода. Для шариков диаметром 30–80 мм K = 0,38–0,42 (зависит от плотности укладки).
Пример расчёта
Исходные данные: расход водозабора — 500 м³/час (0,139 м³/с), защищаемый вид — карповые (мальки 15 мм), критическая скорость — 0,10 м/с, коэффициент живого сечения — 0,40.
Расчёт: S = 0,139 / (0,10 × 0,40) = 3,47 м². С учётом коэффициента запаса 1,3: S = 3,47 × 1,3 = 4,51 м². Принимаем площадь фильтрации 4,5 м².
Для цилиндрического оголовка диаметром 500 мм площадь цилиндрической кассеты: S = π × D × L, где D — диаметр кассеты, L — длина кассеты. При D = 0,8 м (с зазором от оголовка): L = 4,5 / (3,14 × 0,8) = 1,79 м. Принимаем кассету диаметром 800 мм, длиной 1800 мм.
Подбор размера шариков

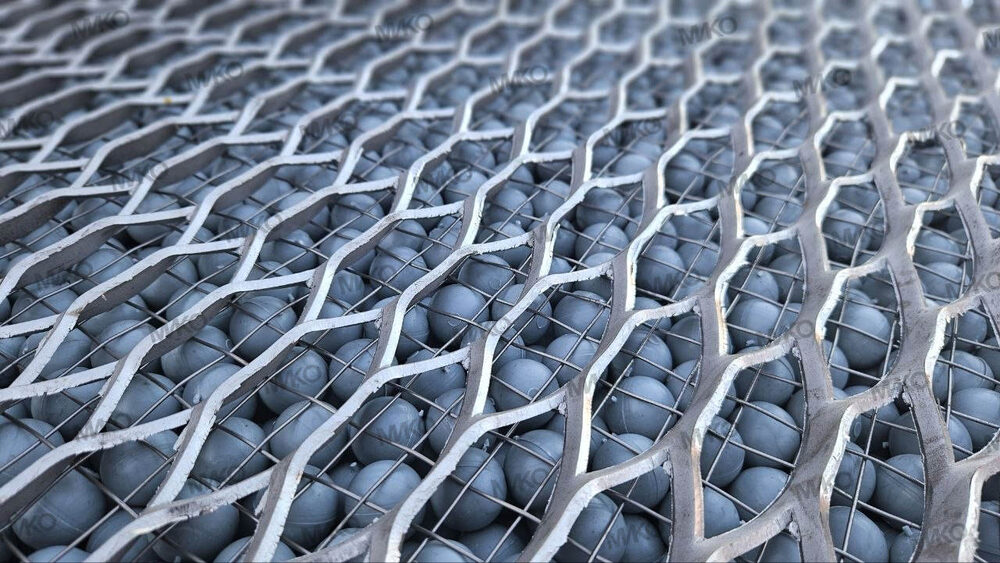

Диаметр полимерных шариков — второй ключевой параметр после площади фильтрации. Шарики должны создавать промежутки (каналы), через которые может пройти вода, но не может пройти молодь рыбы.
Зависимость от размера молоди
Размер промежутка между тремя соприкасающимися шариками составляет примерно 15% от диаметра шарика. Этот промежуток должен быть меньше ширины тела малька. Практические рекомендации: для мальков длиной 10–15 мм (ширина тела 2–3 мм) — шарики 30–40 мм; для мальков длиной 15–25 мм (ширина тела 3–5 мм) — шарики 40–50 мм; для молоди длиной 25–40 мм (ширина тела 5–8 мм) — шарики 50–60 мм; для сеголетков длиной 40–60 мм (ширина тела 8–12 мм) — шарики 70–80 мм.
Материал шариков
Шарики изготавливаются из полиэтилена высокого давления (ПВД) или полипропилена (ПП). Плотность материала — 0,92–0,97 г/см³, что близко к плотности воды. Шарики находятся в толще воды, не всплывая и не оседая. Они не токсичны, химически инертны, устойчивы к ультрафиолету и биологическому обрастанию. Цвет — обычно серый или зелёный (для минимального визуального воздействия на рыбу).
Гидравлическое сопротивление кассеты
Кассета создаёт дополнительное гидравлическое сопротивление на водозаборе, что снижает его производительность. Потери напора зависят от толщины слоя шариков, их диаметра, скорости фильтрации и степени засорения.
Для чистой кассеты потери напора составляют 0,05–0,15 м (5–15 см водяного столба) при расчётной скорости фильтрации. Это незначительная величина, не влияющая на работу водозабора. При засорении (обрастание водорослями, заиливание) потери могут увеличиться до 0,3–0,5 м, что является сигналом для очистки кассеты.
Конструкция каркаса
Каркас рыбозащитной кассеты проектируется индивидуально под конкретный оголовок. Основные конструктивные решения зависят от формы оголовка.
Цилиндрический каркас
Для трубных оголовков — цилиндрический каркас из перфорированного листа, надевающийся на оголовок. Торцевые крышки — глухая (дальняя от оголовка) и с отверстием для трубы (ближняя). Перфорация — круглые отверстия диаметром 15–20 мм для удержания шариков и свободного прохода воды.
Прямоугольный каркас
Для оголовков с прямоугольными водоприёмными окнами — прямоугольный каркас из перфорированного листа на сварном каркасе из профильной трубы. Каркас крепится к стенке берегового колодца или к оголовку.
Материал каркаса
Нержавеющая сталь AISI 304 — стандартный выбор для большинства объектов. Обеспечивает срок службы 30–50 лет без покрытия. Углеродистая сталь с горячим цинкованием — бюджетный вариант, срок службы покрытия в воде — 10–15 лет. Для морских водозаборов — AISI 316.
Монтаж рыбозащитной кассеты
Монтаж выполняется в период минимальной биологической активности — поздняя осень (октябрь-ноябрь) или ранняя весна (март-апрель), до начала нереста.
Подготовка
Сборка каркаса на берегу (если каркас поставляется в разобранном виде). Загрузка шариков в каркас. Проверка герметичности — все шарики должны оставаться внутри каркаса, не высыпаясь через перфорацию. Подготовка крепёжных элементов — болты, гайки, хомуты из нержавеющей стали.
Установка

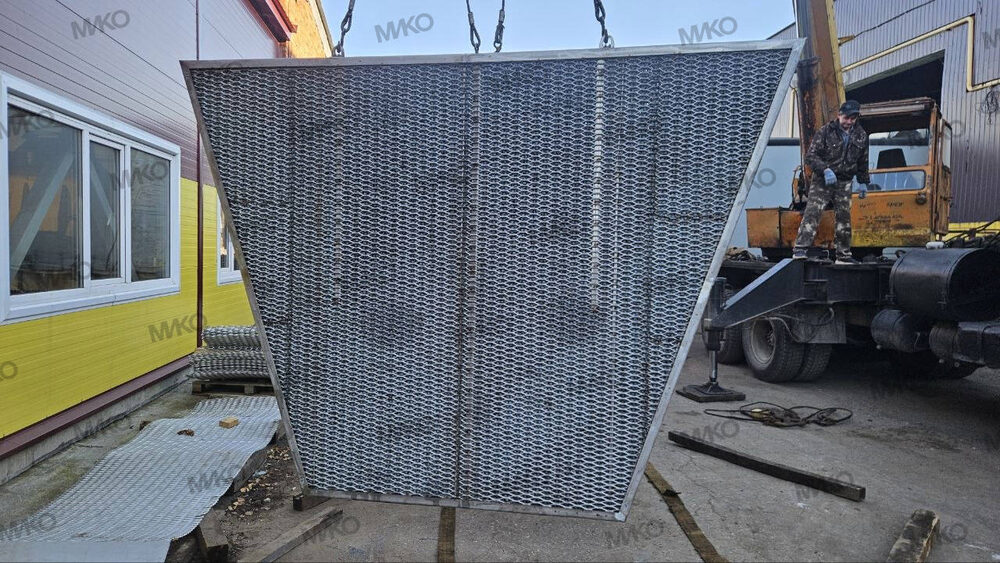

Доставка кассеты к месту установки на плавсредстве или понтоне. Погружение кассеты к оголовку — краном с плавсредства или водолазными работами. Установка кассеты на оголовок и фиксация крепежом. Проверка прилегания кассеты к оголовку — зазоры не должны превышать размер шариков. Визуальный контроль (водолазный или видеокамерой).
Приёмочные испытания
После монтажа проводятся приёмочные испытания: измерение перепада давления на кассете при рабочем расходе (должен соответствовать расчётному), визуальный контроль целостности каркаса и наполнителя, составление акта приёмки с участием представителя Росрыболовства (при необходимости).
Обслуживание
Регламент обслуживания рыбозащитной кассеты включает периодические осмотры и ежегодное техническое обслуживание.
Ежемесячный осмотр
Визуальный контроль состояния кассеты: водолазный осмотр или видеообследование подводной камерой. Контроль перепада давления — увеличение перепада указывает на засорение. Проверка целостности каркаса и наполнителя.
Ежегодное техническое обслуживание
Подъём кассеты на поверхность (краном или лебёдкой по направляющим). Извлечение шариков, промывка водой под давлением. Осмотр каркаса — проверка сварных швов, антикоррозионного покрытия, перфорации. Осмотр шариков — замена повреждённых (трещины, деформация). Загрузка шариков обратно. Повторная установка на оголовок.
Ежегодное ТО рекомендуется проводить в период минимальной биологической активности, совмещая с обслуживанием водозаборного оголовка (очистка решёток, осмотр трубопровода).
Рыбозащитные кассеты от НПК «МИКО»

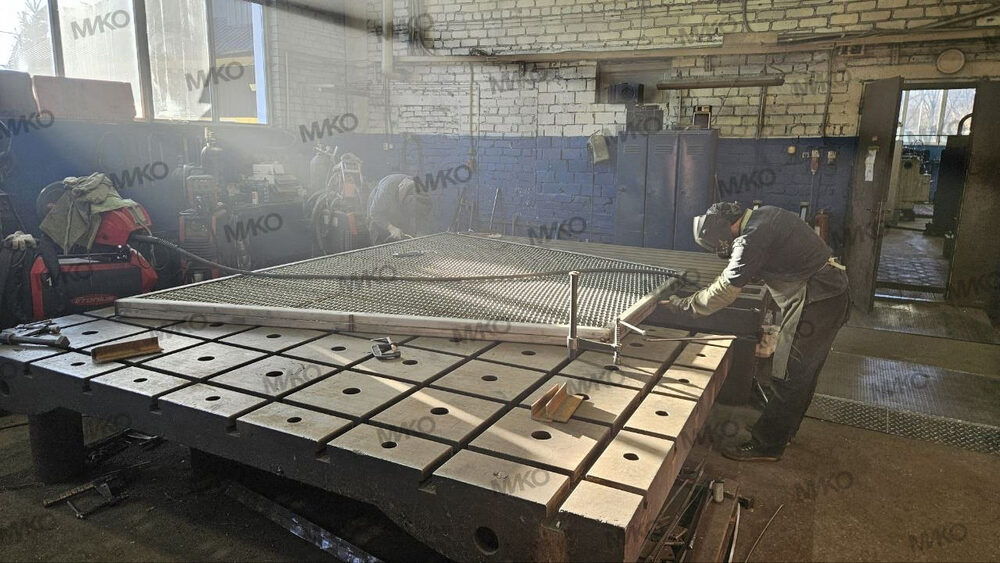

НПК «МИКО» проектирует и изготавливает рыбозащитные кассеты для водозаборных оголовков любой конструкции. Полный цикл: расчёт параметров кассеты по данным водозабора, проектирование каркаса под конкретный оголовок, изготовление каркаса из нержавеющей стали, комплектация шариками нужного диаметра, поставка с паспортом и инструкцией по монтажу.
Наши кассеты имеют сертификат соответствия экологическим требованиям. Мы помогаем заказчикам с подготовкой документации для согласования с Росрыболовством.
Для расчёта стоимости и сроков отправьте запрос с указанием: производительности водозабора (м³/час), типа и размеров оголовка, глубины установки, результатов ихтиологического обследования (если есть). При отсутствии ихтиологических данных мы подскажем, какую организацию привлечь для обследования.
Часто задаваемые вопросы
Сколько стоит рыбозащитная кассета?
Стоимость зависит от размеров и материала. Ориентировочно: кассета для водозабора 100 м³/час (каркас из нержавеющей стали с шариками) — от 80 000 руб. Для водозабора 500 м³/час — от 200 000 руб. Точную стоимость рассчитаем по параметрам вашего водозабора.
Можно ли обойтись без ихтиологического обследования?
Для согласования с Росрыболовством ихтиологическое обследование обязательно. Без согласования установка РЗУ не засчитывается контролирующим органам, и штрафы могут быть наложены даже при наличии кассеты. Мы рекомендуем проводить обследование — это инвестиция в правовую защищённость предприятия.
Какой срок службы кассеты?
Каркас из нержавеющей стали — 30–50 лет. Шарики — 5–7 лет (затем замена). Итого: при своевременной замене шариков кассета служит десятилетия. Стоимость замены шариков — 10–20% от стоимости всей кассеты.
Работает ли кассета зимой подо льдом?
Да, кассета работает круглогодично, включая период ледостава. Зимой биологическая активность минимальна, и рыбозащита фактически не требуется, но кассета продолжает выполнять функцию фильтра — задерживает шугу и донный лёд. При сильном обледенении возможно увеличение гидравлического сопротивления — рекомендуется контролировать перепад давления.
