Расчёт прочности щитового затвора: нагрузки, методика и что проверяют

Щитовой затвор — это конструкция, которая держит на себе воду. Прежде чем его изготовить, нужно понимать, какая нагрузка на него придётся, выдержит ли щит, хватит ли усилия на подъём и не потечёт ли уплотнение. Всё это и есть расчёт прочности.

Разберём, из чего складывается нагрузка, что именно проверяют, и покажем расчёт на конкретных цифрах. Материал для проектировщиков, инженеров эксплуатации и снабженцев, которым нужно понимать, что стоит за строкой в спецификации.

Какая нагрузка действует на щит

Основная нагрузка — гидростатическое давление воды. Оно не одинаково по высоте щита: у поверхности равно нулю и линейно растёт с глубиной. Давление в любой точке считается элементарно:

p = ρ · g · h

где ρ — плотность воды (1000 кг/м³), g — ускорение свободного падения (9,81 м/с²), h — глубина точки от поверхности воды.

Отсюда важное следствие: эпюра давления имеет вид треугольника — узкого вверху и широкого внизу. Именно поэтому нижняя часть щита нагружена в разы сильнее верхней, и рёбра жёсткости на щите ставят неравномерно: внизу чаще.

Равнодействующая сила

Суммарная сила давления на плоский щит:

F = ρ · g · h_ц · A

где h_ц — глубина центра тяжести щита, A — его площадь. Обратите внимание: в формуле стоит глубина центра, а не нижней кромки — частая ошибка при прикидке «на глаз».

Точка приложения — не центр щита

Раз давление растёт с глубиной, равнодействующая приложена ниже геометрического центра. Эта точка называется центром давления:

y_D = y_ц + I_ц / (y_ц · A)

где I_ц — момент инерции площади щита относительно горизонтальной оси через центр тяжести. Смещение обычно невелико — сантиметры, — но именно оно даёт дополнительный момент на подъёмный механизм и учитывается при расчёте штанги и рамы.

Пример расчёта

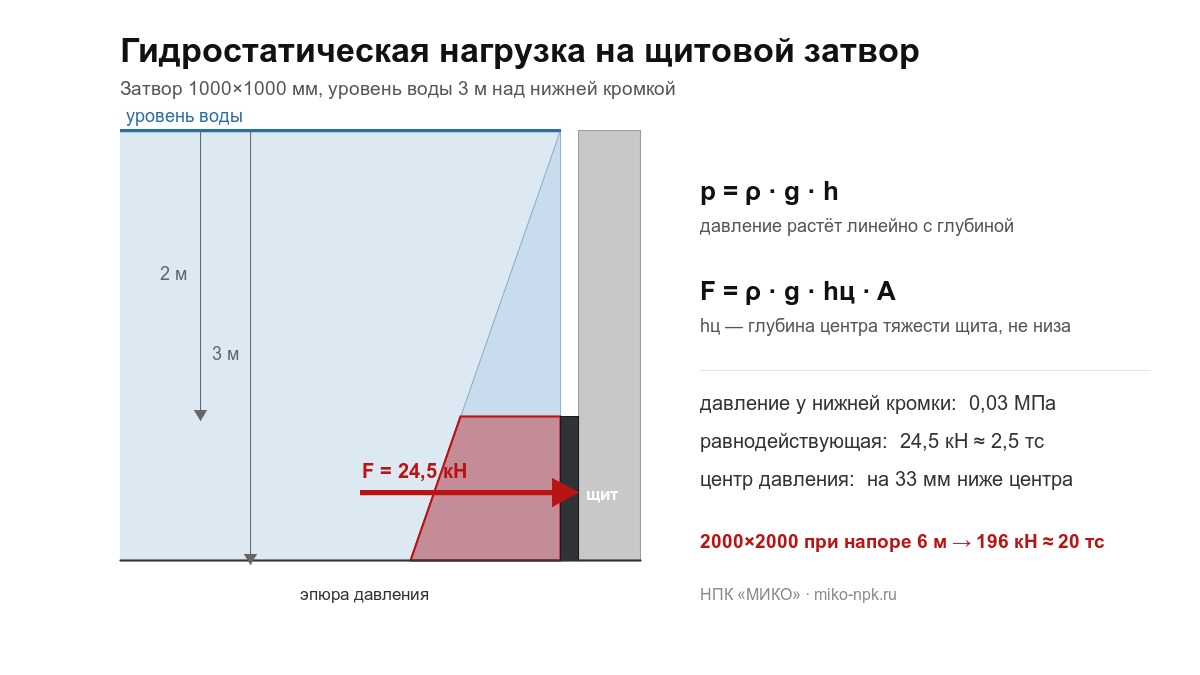

Возьмём затвор 1000×1000 мм при уровне воды 3 м над нижней кромкой.

• площадь щита: A = 1 × 1 = 1 м²;
• верхняя кромка на глубине 2 м, нижняя — 3 м;
• глубина центра тяжести: h_ц = (2 + 3) / 2 = 2,5 м;
• давление у нижней кромки: p = 1000 × 9,81 × 3 = 29 430 Па ≈ 0,03 МПа (около 0,3 кгс/см²);
• равнодействующая: F = 1000 × 9,81 × 2,5 × 1 = 24 525 Н ≈ 24,5 кН, то есть примерно 2,5 тонны;
• центр давления: y_D = 2,5 + 0,083 / (2,5 × 1) = 2,533 м — на 33 мм ниже центра щита.

Теперь предельный случай для нашего типового глубинного исполнения — затвор 2000×2000 мм при напоре 6 м вод. ст.:

• A = 4 м², h_ц = 5 м;
• F = 1000 × 9,81 × 5 × 4 = 196 200 Н ≈ 196 кН, то есть около 20 тонн на щит.

Двадцать тонн — цифра, которая хорошо объясняет, почему у глубинных затворов усиленная рама, четырёхстороннее уплотнение и почему их нельзя «прикинуть по аналогии» с лотковыми.

Что проверяют в расчёте

Гидростатика даёт только исходную нагрузку. Дальше проверяется сама конструкция:

1. Прочность щита на изгиб — с учётом рёбер жёсткости и схемы опирания на раму.
2. Прогиб щита — о нём ниже, обычно он и оказывается определяющим.
3. Прочность рамы и закладных элементов — рама передаёт нагрузку на бетон.
4. Крепление к стене — анкеры работают на срез и вырыв.
5. Усилие на подъём — вес щита плюс трение в уплотнениях и направляющих.
6. Шпиндель — на сжатие и на продольный изгиб (устойчивость), это разные проверки.

Почему жёсткость важнее прочности

Это главное, что стоит вынести из темы. У щитовых затворов конструкция почти никогда не разрушается — задолго до этого перестаёт работать уплотнение.

Механика простая: под напором щит прогибается. Металл при этом остаётся в упругой зоне и по прочности проходит с большим запасом, но кромка щита отходит от уплотнения — и затвор течёт. Формально цел, фактически не выполняет свою функцию.

Поэтому расчёт ведут не только по допускаемым напряжениям, но и по предельному прогибу, а требуемый класс герметичности задают отдельно. В наших исполнениях, например, применяется класс B по ГОСТ 9544 — с допустимой незначительной протечкой.

Практический вывод для проектирования: если затвор «по прочности проходит», но прогиб на пределе — нужны дополнительные рёбра или переход на бо́льшую толщину щита. Экономия здесь оборачивается протечкой в первый же сезон.

Усилие на подъём

Отдельная задача, от которой зависит выбор привода. Складывается из двух частей:

• вес подвижной части — щит со штангой; для типоразмеров от 300×300 до 2000×2000 масса изделия составляет от 40 до 916 кг в зависимости от типа и исполнения;
• сила трения — щит прижат к уплотнениям тем самым гидростатическим давлением, и чем выше напор, тем сильнее прижим.

Именно из-за второй составляющей на больших размерах и высоких напорах применяют колёсный (роликовый) ход вместо скользящего: ролики заменяют трение скольжения трением качения и кратно снижают усилие на маховике. Коэффициенты трения для конкретной пары «щит — уплотнение» берутся из данных изготовителя, а не из общих таблиц.

Как посчитать усилие на подъём

Усилие, которое нужно приложить к штанге при открытии, складывается из веса щита и силы трения:

T = G + μ · F

где G — вес подвижной части, F — та самая равнодействующая давления воды, а μ — коэффициент трения щита по уплотнению. Выталкивающую силу для стального щита обычно не учитывают: она небольшая и идёт в запас.

Вернёмся к затвору 1000×1000 мм при уровне 3 м. Равнодействующая у нас уже посчитана, это 24,5 кН. Масса глубинного затвора 1000×1000 по нашей таблице — 182 кг, и для прикидки берём её целиком, хотя подвижная часть легче всего изделия: G = 182 × 9,81 ≈ 1,8 кН. Коэффициент трения возьмём 0,4 — это условная цифра только для примера, реальную даёт изготовитель уплотнения.

• трение: 0,4 × 24,5 = 9,8 кН;
• усилие на подъём: T = 1,8 + 9,8 ≈ 11,6 кН, то есть около 1,2 тонны.

Трение здесь в пять с лишним раз больше веса щита. Поэтому усилие на подъём растёт вместе с напором, а не с размером щита, и у глубинного затвора оно всегда заметно больше, чем у лоткового того же размера.

При закрытии вес помогает, а трение мешает так же: T_закр = μ · F − G = 9,8 − 1,8 = 8,0 кН. Получается, что щит приходится заталкивать вниз, и шпиндель в этот момент работает на сжатие. Отсюда и отдельная проверка шпинделя на продольный изгиб из списка выше.

Крутящий момент на маховике

Усилие T передаётся на маховик через винт, и момент на винте считается по формуле винтовой пары:

M = T · d₂ / 2 · tg(ψ + φ′)

где d₂ — средний диаметр резьбы, ψ — угол подъёма резьбы, φ′ — приведённый угол трения в резьбе. К этому добавляется трение в упорном подшипнике, если он есть.

Для примера возьмём трапецеидальный винт Tr 32×6 и коэффициент трения в резьбе 0,1 — тоже условные значения. Средний диаметр такой резьбы 29 мм, угол подъёма около 3,8°, приведённый угол трения около 5,9°:

• M = 11 600 × 0,0145 × tg 9,7° ≈ 29 Н·м;
• на маховике диаметром 400 мм это усилие около 145 Н на ободе — примерно 15 кгс.

А вот затвор 2000×2000 мм при напоре 6 м даёт совсем другую картину. Равнодействующая там 196 кН, масса по таблице 916 кг, и при том же коэффициенте трения усилие на подъём выходит около 88 кН — в семь с половиной раз больше. Такой щит рукой через маховик уже не поднять, нужен редуктор или электропривод.

Редуктор подбирают по крутящему моменту: тип Б рассчитан на 150–700 Н·м, тип В на 500–1500 Н·м, тип Г на 1500–4000 Н·м. Если момента не хватает, вторая ступень увеличивает его ещё в три раза.

Если вес щита не указан

Для реального затвора вес берут из таблицы изготовителя. Массы наших затворов от 300×300 до 2000×2000 мм приведены на странице щитовых затворов. Если таблицы нет, вес щита можно прикинуть так: площадь листа умножить на толщину и на плотность стали 7850 кг/м³, а потом добавить массу рёбер жёсткости и штанги по чертежу.

В учебных задачах по гидравлике всё проще: если вес щита в условии не дан, им пренебрегают и считают только силу давления воды. Это нужно прямо оговорить в решении.

Поворотный щит на цапфе

Это классическая задача из курса гидравлики, и к ней часто приходят с вопросом про цапфу. Щит вращается вокруг горизонтальной оси, а вода давит на него с одной стороны. Момент силы давления относительно оси равен

M = F · e

где e — расстояние от оси цапфы до центра давления. Если ось проходит точно через центр давления, плечо равно нулю и момент от воды тоже ноль. Щит при этом находится в равновесии, даже если весом пренебречь и в нижнем отсеке воды нет.

Но это равновесие держится только при одном уровне воды. Центр давления смещается при каждом изменении уровня: с ростом глубины он приближается к центру тяжести щита, потому что поправка I_ц / (y_ц · A) уменьшается. Стоит уровню подняться — центр давления уходит выше оси, появляется момент, и щит поворачивается. На этом принципе и работают гидравлические автоматические затворы, которые сами открываются при заданном уровне.

Какие данные нужны для расчёта

• размер проёма и щита b × h;
• расчётный уровень воды — от него считается напор;
• с какой стороны действует напор (для глубинных бывает двусторонний);
• схема крепления: к стене, в штробу, в распор стенок канала;
• требуемый класс герметичности;
• материал и условия среды;
• тип привода — ручной или электрический.

Если проекта ещё нет, достаточно размера проёма, уровня воды и характера среды — остальное подберём. Полный размерный ряд с массами и габаритами приведён на странице щитовых затворов.

Кто выполняет расчёт

Обычно проектная организация в составе проекта сооружения, либо изготовитель — по исходным данным заказчика. Для гидротехнических сооружений расчёт входит в проектную документацию и проходит экспертизу вместе с ней.

Мы предоставляем данные, необходимые проектировщику: массы, габариты, схемы крепления, характеристики уплотнения и усилия на приводе для конкретного исполнения.

Подробнее о конструкции и подборе — в материалах о видах и конструкции щитовых затворов и глубинных затворах. О том, что формирует стоимость, — в материале про цену и расчёт стоимости.

У шандорной конструкции нагрузка распределяется между балками и считается по нижней, самой нагруженной — это разобрано отдельно в расчёте нагрузки на шандорный затвор.
