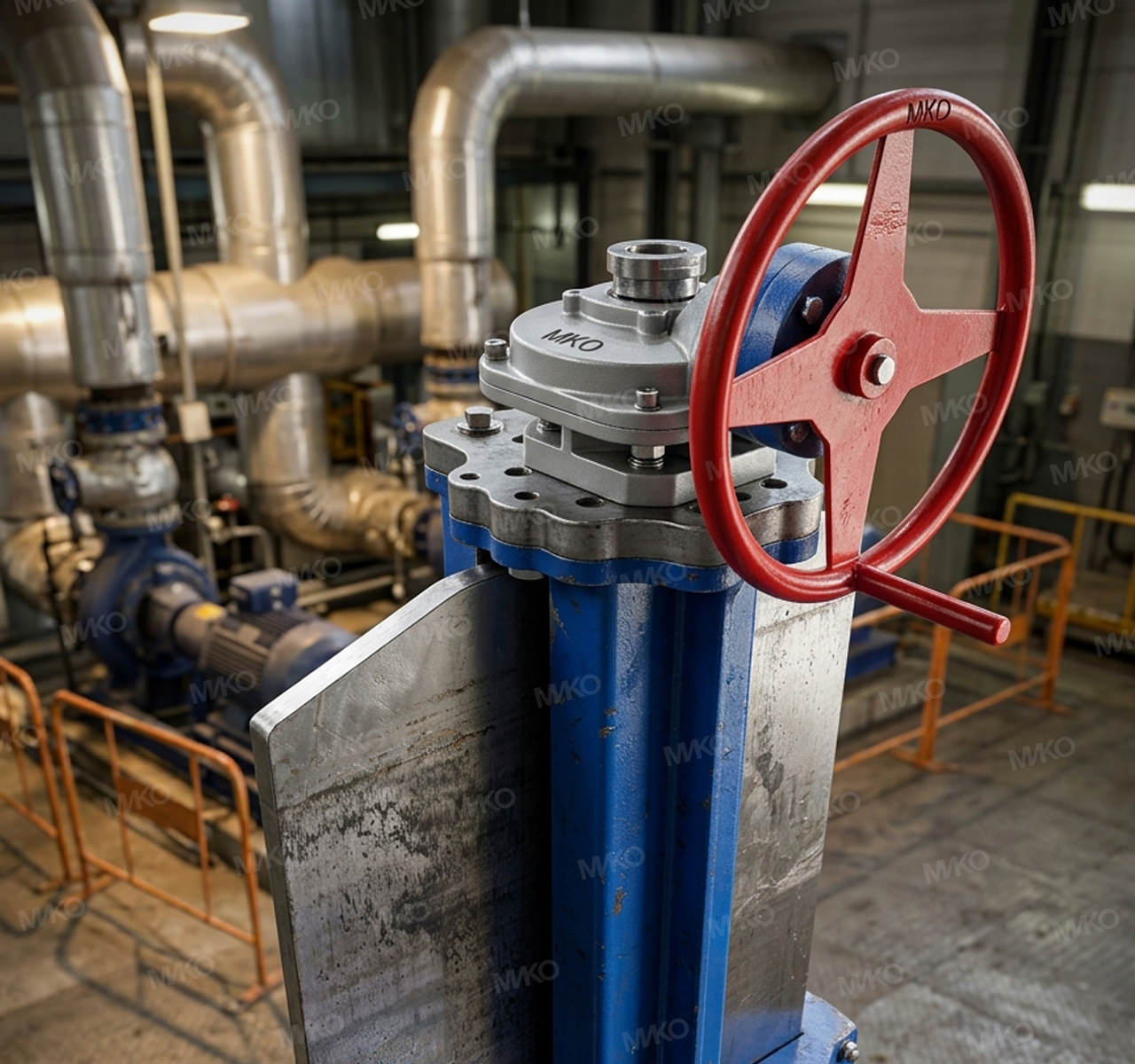

В системах водоснабжения, теплоснабжения, нефтегазовой отрасли и ЖКХ надёжное управление запорной арматурой — ключевой фактор безопасности и эффективности всего технологического процесса. Конический многооборотный редуктор (привод ручной конический, ПРК) позволяет легко и точно открывать и закрывать задвижки и затворы большого диаметра даже в самых сложных условиях эксплуатации.

НПК «МИКО» производит конические редукторы серии РК с учётом российских климатических условий: рабочая температура до −60°C, степень защиты IP67 (IP68 по запросу), соответствие ГОСТ 34287-2017. Поставки напрямую от производителя — без посредников и наценок.

Модели конических редукторов РК: характеристики и применение

Серия РК включает три основные модели, перекрывающие полный диапазон арматуры от ДУ 150 до ДУ 1500 мм. Каждая модель выпускается в радиальном и радиально-осевом исполнении, а также с возможностью установки второй редукторной ступени для увеличения передаточного числа в 3 раза.

Примечание: при использовании с электроприводом расчётный момент снижается на ~30%. Уточняйте у специалиста.

Полные технические характеристики

Преимущества конических редукторов НПК «МИКО»

Высокий КПД — 90–95%. Коническая зубчатая передача значительно эффективнее червячной (50–70%). Меньше усилие на маховике — меньше нагрузка на оператора и износ деталей.

Осевая нагрузка до 200 кН без бугеля. Редуктор воспринимает осевое усилие через собственный корпус, что упрощает монтаж и снижает стоимость обвязки.

Работа при −60°C. Специальная низкотемпературная смазка и морозостойкие уплотнения обеспечивают стабильную работу без предварительного прогрева в любых регионах России.

Любое пространственное положение. Радиальное и радиально-осевое исполнение позволяют монтировать редуктор горизонтально, вертикально или под углом без изменения конструкции.

Готовность к автоматизации. Стандартизированные посадочные места совместимы с большинством отечественных и импортных электроприводов — AUMA, БИРС, ГЗ, ЗЭИМ. Автоматизацию можно добавить на любом этапе эксплуатации.

Изготовление под нестандартную арматуру. Если у вас нестандартные фланцы или импортная арматура — изготовим редуктор по вашим чертежам или образцу.

Где применяются конические редукторы

Конические редукторы серии РК применяются во всех отраслях, где требуется надёжное управление трубопроводной арматурой:

• Водоснабжение и водоотведение — водозаборные узлы, насосные станции, водоканалы. Управление задвижками на трубопроводах большого диаметра в условиях повышенной влажности.
• Теплоснабжение и ТЭЦ — тепловые сети, котельные, тепловые электростанции. Регулирование потоков теплоносителя при высоких рабочих температурах.
• Нефтегазовая промышленность — нефтепроводы, газопроводы, месторождения. Повышенные требования к герметичности и морозостойкости.
• ЖКХ — подземные колодцы, тепловые пункты, объекты городской инфраструктуры. Длительная работа без обслуживания.
• Гидротехнические сооружения — плотины, дамбы, водосбросные сооружения. Постоянный контакт с водой, высокие нагрузки.
• Химическая и энергетическая промышленность — агрессивные среды, высокие давления, нестандартные температурные режимы.

Сравнение с червячными редукторами

Как выбрать конический редуктор для задвижки

При подборе модели учитывайте следующие параметры:

• Диаметр условного прохода (ДУ) арматуры — определяет тип присоединительного фланца (Б, В, Г) и нужную модель.
• Требуемый крутящий момент — зависит от типа арматуры, рабочего давления и вида перекачиваемой среды. Если нет точных данных — рассчитаем бесплатно.
• Условия эксплуатации — для подземных объектов и высокой влажности нужна степень защиты не ниже IP67; для северных регионов — морозостойкое исполнение до −60°C.
• Необходимость автоматизации — если в будущем планируется электропривод, выбирайте модель с соответствующим посадочным местом сразу.
• Нестандартная арматура — предоставьте чертёж или образец, изготовим под ваши размеры.

Специалисты НПК «МИКО» бесплатно подберут модель под ваш объект и подготовят коммерческое предложение в течение 1 рабочего дня.

Получить КП и расчёт стоимости →

Монтаж и обслуживание

Монтаж не требует специального оборудования. Основные требования: соосность редуктора и штока арматуры, затяжка крепежа с моментом по паспорту, защита входных и выходных валов от коррозии при длительном хранении.

Обслуживание минимальное: проверка уровня смазки раз в год, замена смазки раз в 3–5 лет, проверка уплотнений раз в 2 года на объектах с постоянным контактом с водой. Не допускайте работы с заблокированной арматурой — это приводит к разрушению зубчатой пары.

Хранение: при хранении на открытом воздухе более 3 месяцев консервируйте валы и фланцы. Редуктор можно хранить в любом положении.

Часто задаваемые вопросы

Можно ли использовать редуктор на арматуре без бугельного узла?
Да. Редуктор серии РК воспринимает осевое усилие до 200 кН через собственный корпус, что в большинстве случаев исключает необходимость в дополнительном опорном узле.

Чем конический редуктор лучше червячного?
КПД конического редуктора 90–95% против 50–70% у червячного. Кроме того, конический лучше воспринимает осевые нагрузки и дольше служит без замены смазки.

Какой срок службы редуктора?
15–20 лет при соблюдении условий эксплуатации и регламентного обслуживания.

Можно ли добавить электропривод позже?
Да, если выбрать модель со стандартным посадочным местом по ГОСТ 34287-2017. Это позволяет автоматизировать управление на любом этапе без замены редуктора.

Какая степень защиты нужна для подземного колодца?
Минимум IP67. Для объектов с регулярным затоплением рекомендуется IP68 — доступно под заказ.

Сколько времени занимает изготовление нестандартной модели?
От 5 до 15 рабочих дней в зависимости от сложности. Стандартные позиции — со склада.

Конический многооборотный редуктор серии РК от НПК «МИКО» — надёжное решение для управления запорной арматурой с минимальными затратами на обслуживание. Поставки по всей России, изготовление под нестандартную арматуру, техническая поддержка на всех этапах.

Звоните: +7 902 663 20 29 или оставьте заявку — ответим в течение 1 рабочего дня.
