Глубинный затвор

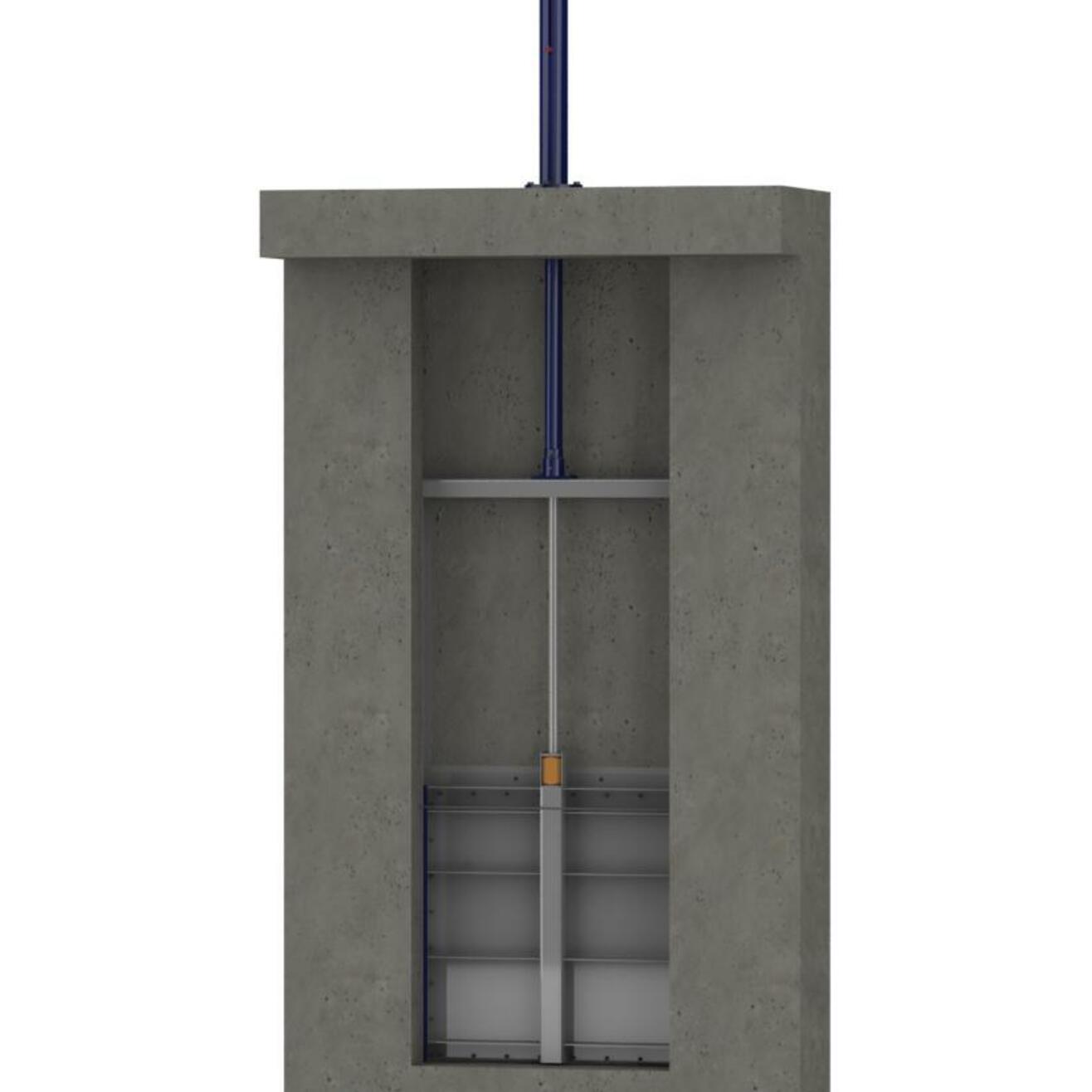

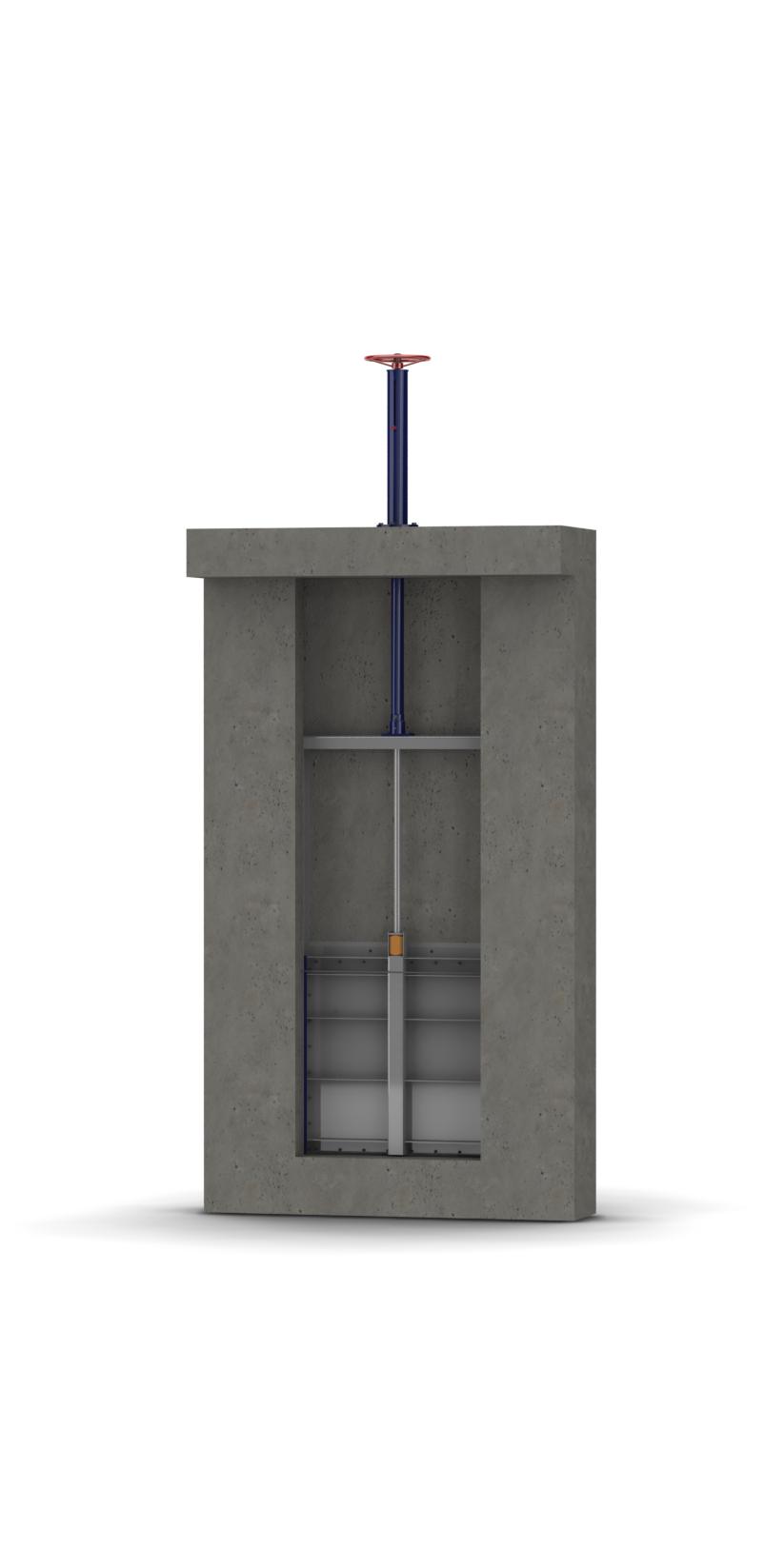

Затвор щитовой глубинный: размеры, напоры и подбор

Глубинный затвор работает под уровнем воды: щит полностью погружён и воспринимает напор с одной стороны. Рассчитан на напор до 6 метров водяного столба, класс герметичности B по ГОСТ 9544.

Крепится накладным способом к стене камеры или к закладной раме в проёме. Уплотнение идёт по всему периметру щита, поэтому затвор держит давление и в закрытом положении, и при частичном подъёме для регулирования расхода.

Подобрать затвор

Размерный ряд

Стандартные размеры, массы и вес

Приведён типовой ряд от 300×300 до 2000×2000 мм: b×h — размер проёма, Hp — высота изделия, масса — вес одного затвора в базовом исполнении. Размер в спецификациях пишут по-разному — 300×300, 300х300 или 300*300, обозначение одно и то же. Нестандартные проёмы изготавливаем по чертежу.

Глубинный затвор — крепление к стене (накладной) напор до 6 м вод. ст.

Размер b×h, мм	b1, мм	b2, мм	Hp, мм	Масса, кг
300×300	520	410	730	48
400×400	670	510	1000	66
500×500	770	610	1200	80
600×600	870	710	1400	95
700×700	970	810	1600	110
800×800	1070	910	1800	147
900×900	1170	1010	2000	155
1000×1000	1270	1110	2200	182
1100×1100	1370	1210	2400	250
1200×1200	1470	1310	2600	310
1300×1300	1570	1410	2800	350
1400×1400	1670	1510	3000	365
1500×1500	1770	1610	3200	370
1600×1600	1870	1710	3400	380
1700×1700	1970	1810	3600	504
1800×1800	2070	1910	3800	685
1900×1900	2170	2010	4000	810
2000×2000	2310	2150	4200	916

Расчёт

Как считается нагрузка на глубинный затвор

Равнодействующая давления воды на щит считается по глубине его центра, а не по глубине заложения: P = ρ · g · H_ц · A, где ρ = 1000 кг/м³, g = 9,81 м/с², H_ц — расстояние от уровня воды до середины щита, A = b × h — площадь.

У глубинного затвора щит погружён целиком, поэтому H_ц = h₁ + h/2, где h₁ — заглубление верхней кромки.

Пример. Щит 1000 × 1000 мм, центр на глубине 3 м: P = 1000 × 9,81 × 3 × 1 = 29 430 Н, то есть 29,4 кН — почти три тонны на щит.

Усилие на подъём складывается из веса щита и трения в уплотнениях и направляющих: F = G + f · P. Коэффициент трения f принимают в пределах 0,3–0,6 в зависимости от пары уплотнение–направляющая.

Для того же щита массой 182 кг при f = 0,4: F = 1,8 + 0,4 × 29,4 = 13,6 кН, около 1,4 тс. От этой величины и подбирается привод — штурвала может уже не хватить.

Формулы дают порядок величины. В рабочем расчёте учитываются ещё усилие отрыва уплотнения, перекос щита и запас на заиливание, поэтому итоговую цифру мы считаем под конкретный объект.

Где применяется

Типовые объекты

канализационные насосные станции — отсечение напорных камер и приёмных резервуаров
водозаборные сооружения — перекрытие подводящих каналов на время обслуживания
напорные и переливные камеры очистных сооружений
аварийное отсечение участков при ремонте трубопровода

Материал подбирается под среду: углеродистая сталь Ст3 для обычных условий, 09Г2С для северного климата, нержавеющая сталь для агрессивных и сточных сред.

Заказ

Что указать в заявке

размер проёма b×h и напор на щит
способ крепления: накладной к стене или в закладную раму
тип привода — штурвал, редуктор или электропривод
материал: Ст3, 09Г2С для северных условий либо нержавеющая сталь

Габаритный и присоединительный чертёж высылаем до запуска в производство — по нему проектировщик сверяет закладные детали и отметки анкеров. Подробнее о составе чертежа и посадочных размерах написано на странице щитовых затворов.

Комплектация

Уплотнение, шток, привод и документы

Уплотнение идёт по всему периметру щита и определяет класс герметичности — в базовом исполнении B по ГОСТ 9544. Материал подбирается под среду: EPDM, резина или полиуретан. Уплотнение расходное, меняется без демонтажа рамы, поэтому при заказе стоит взять запасной комплект.

Шток бывает выдвижной и невыдвижной. У выдвижного положение щита видно по вылету штока — это удобно на объектах без датчиков положения. Невыдвижной компактнее и меньше подвержен загрязнению, его берут в стеснённых камерах и на загрязнённых средах.

Привод — штурвал, конический редуктор или электропривод. Затворы изготавливаем и под электропривод: на раме предусматривается монтажная площадка, присоединительные размеры фланца согласуются на этапе чертежа. Сам электропривод в поставку не входит, его закладывают в проект отдельной позицией.

Документы. На изделие выдаётся паспорт, к нему габаритный и присоединительный чертёж и схема закладных деталей с отметками анкеров. Проектировщику чертёж обычно нужен до изготовления — уточните нужный формат, PDF или DWG, при запросе.

В смету

Как затвор закладывается в смету

Затвор проходит по смете двумя независимыми строками. Оборудование — сам затвор с указанием типа, размера проёма и напора; основание — прайс-лист или счёт изготовителя. Монтажные работы — по сметным нормативам в текущих ценах через индексы пересчёта. Стоимость изделия в расценку на монтаж не входит.

Отдельного шифра именно на щитовой затвор в сборниках нет, и это не пробел: затвор не монтируется сам по себе, его установка — часть работ по узлу вместе с закладной рамой, анкеровкой и обустройством камеры или канала. Норму подбирает сметчик под фактический состав работ. Установка относится к монтажу оборудования, то есть к части ГЭСНм, а не к общестроительной.

Для подбора нормы и обоснования в экспертизе нужны масса изделия, габариты, способ крепления и состав комплекта — эти данные даём по запросу на любое исполнение. Массы стандартного ряда приведены в таблице выше.

Подробный разбор структуры сметы, отличий ГЭСН, ФЕР и ТЕР и пример расчёта — в материале «Колонка управления задвижкой: цена, смета и расчёт стоимости»: принцип для затвора тот же.

Вопросы и ответы

О чём чаще всего спрашивают

На какой напор рассчитан глубинный затвор?

Стандартное исполнение — до 6 метров водяного столба, класс герметичности B по ГОСТ 9544. На больший напор изготавливаем по техническому заданию: усиливается рама, меняется схема уплотнения.

Чем глубинный затвор отличается от лоткового?

Глубинный погружён целиком и воспринимает напор с одной стороны, поэтому нагрузка на щит считается по глубине его центра. У лоткового вода стоит только до верхней кромки, напор ограничен высотой щита — при тех же габаритах проёма конструкция получается легче.

Можно ли регулировать расход, а не только перекрывать поток?

Да, частичным подъёмом щита. Регулирующий режим доступен на всех исполнениях, отдельного заказа не требует.

Как понять, хватит ли штурвала или нужен редуктор?

По усилию на подъём: F = G + f · P, где G — вес щита, P — гидростатическая нагрузка, f — коэффициент трения 0,3–0,6. Для щита 1000 × 1000 мм на трёхметровой глубине выходит около 13,6 кН. Пришлите размер проёма и напор — посчитаем и подберём привод.

Что нужно, чтобы получить чертёж?

Тип затвора, размер проёма b × h, напор и способ крепления. Габаритный и присоединительный чертёж высылаем до запуска в производство, отдельно даём схему закладных деталей.

Подберём затвор под ваш проём

Ответите на несколько вопросов — исполнение определится само, останется указать размеры проёма и напор. Посчитаем стоимость и сроки.

Подобрать затвор
