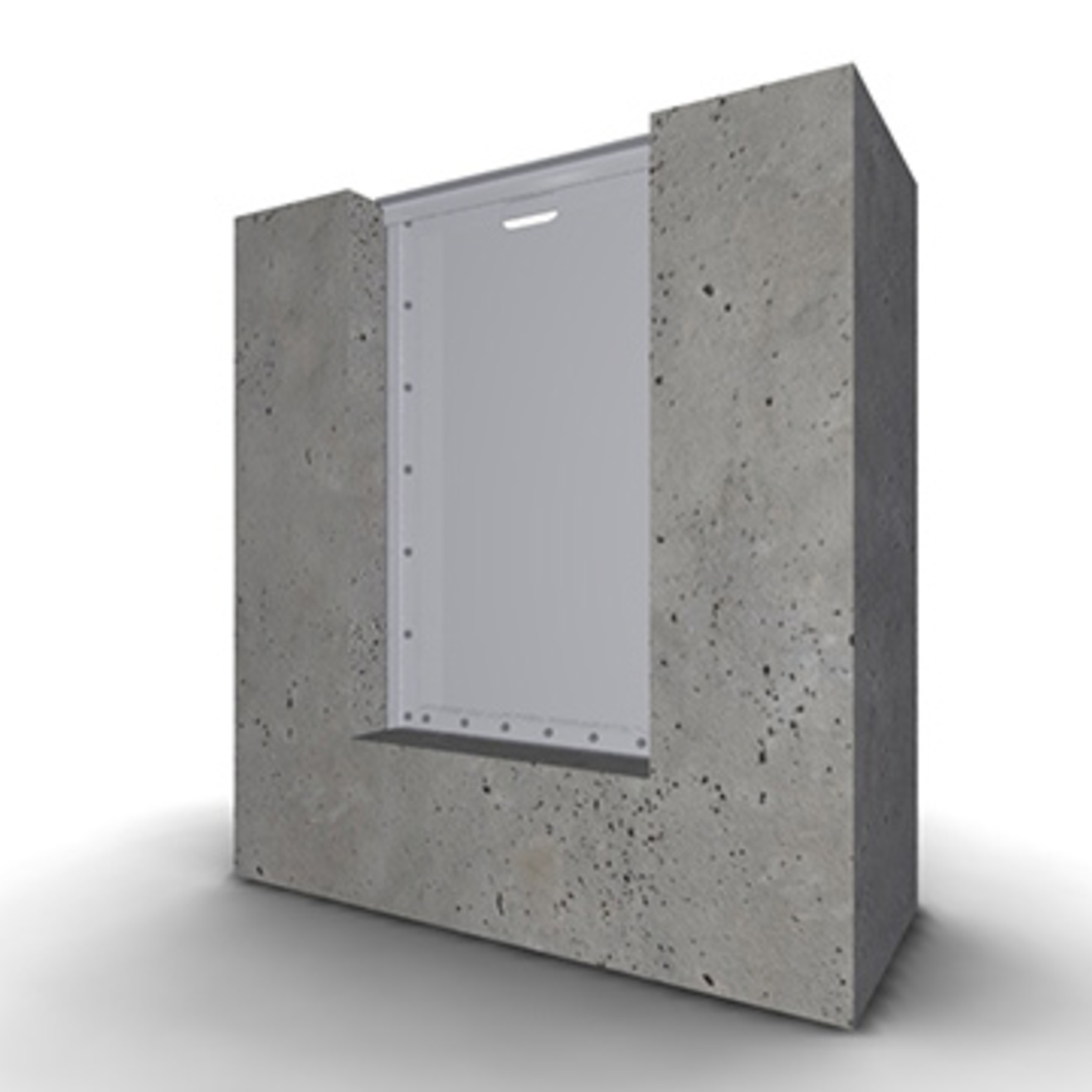

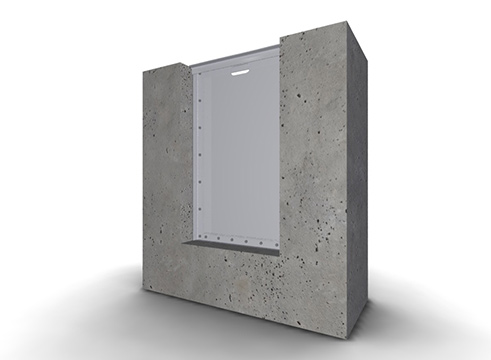

Шандорный затвор: конструкция, применение и подбор

• ремонтные затворы на водосбросных и отводящих каналах
• временное перекрытие водопропускных отверстий при обслуживании
• аварийное отсечение участка на период работ
• камеры и лотки очистных сооружений, где постоянный затвор не нужен

Материал подбирается под среду: углеродистая сталь Ст3 для обычных условий, 09Г2С для северного климата, нержавеющая сталь для агрессивных и сточных сред.

Терминология в проектах плавает, поэтому коротко. Шандора — одна горизонтальная балка. Ряд таких балок, набранный в пазах, называют шандорной стенкой. Вся конструкция целиком, вместе с пазами и закладными направляющими, — шандорный затвор. Встречается и единственное число «шандор», и написание «шандорный щит» — речь об одном и том же.

Отдельным гидротехническим сооружением шандоры не являются: это запорный элемент в составе сооружения — плотины, водосброса, канала, камеры очистных. Поэтому в спецификации они идут позицией оборудования, а не самостоятельным разделом.

Ставят их там, где перекрытие нужно временно и нечасто: на время ремонта, ревизии или аварийного отсечения участка. Для постоянной работы и регулирования расхода берут щитовой затвор с приводом.

Прочность считают по нижней балке. Давление растёт с глубиной, поэтому нижняя шандора нагружена сильнее всех — по ней подбирают сечение, а остальные делают не слабее.

Герметичность ниже, чем у щитового затвора. По стыкам балок и в пазах остаётся фильтрация, полностью сухим перекрытие не будет. Шандоры ставят там, где допустим небольшой проток, а не там, где нужна плотная отсечка — для этого нужен щит с уплотнением по периметру.

Регулировать расход шандорами нельзя. Высота перекрытия набирается дискретно, шагом в одну балку, промежуточных положений у конструкции нет.

Пазы должны быть соосны по всей высоте. Перекос направляющих — основная причина заклинивания балки при установке и особенно при подъёме.

Балки маркируются по порядку. Сечения в наборе бывают разными, снизу тяжелее, поэтому при обратной сборке порядок важен и балки не взаимозаменяемы.

Пазы выполняются двумя способами: закладными направляющими при бетонировании стен или накладными, которые крепят к уже готовой стене канала. Второй вариант применяют на действующих сооружениях, где закладные проектом не предусматривались.

Перекрывают сверху вниз, а стенка растёт снизу вверх. Каждую следующую балку опускают в пазы на предыдущую. Открывают в обратном порядке — снимают начиная с верхней.

Подъём и опускание — внешним средством за проушины: краном, талью или ручной лебёдкой, по одной балке. Поэтому главный монтажный параметр — масса одной шандоры: от неё зависит выбор грузоподъёмного механизма и число рабочих.

Поднять нижнюю балку под напором не получится. Вода прижимает её к пазам, и трение не даёт стронуть с места. Перед снятием уровни с обеих сторон выравнивают либо осушают перекрытый участок.

• размер проёма b×h и напор на шандоры
• требуемая высота перекрытия — от неё зависит число балок
• конструкция пазов: закладные направляющие или крепление к готовой стене
• материал и способ подъёма — кран, таль или лебёдка

Габаритный и присоединительный чертёж высылаем до запуска в производство — по нему проектировщик сверяет закладные детали и отметки анкеров. Подробнее о составе чертежа и посадочных размерах написано на странице щитовых затворов.

Уплотнение идёт по всему периметру щита и определяет класс герметичности — в базовом исполнении B по ГОСТ 9544. Материал подбирается под среду: EPDM, резина или полиуретан. Уплотнение расходное, меняется без демонтажа рамы, поэтому при заказе стоит взять запасной комплект.

Шток бывает выдвижной и невыдвижной. У выдвижного положение щита видно по вылету штока — это удобно на объектах без датчиков положения. Невыдвижной компактнее и меньше подвержен загрязнению, его берут в стеснённых камерах и на загрязнённых средах.

Привод — штурвал, конический редуктор или электропривод. Затворы изготавливаем и под электропривод: на раме предусматривается монтажная площадка, присоединительные размеры фланца согласуются на этапе чертежа. Сам электропривод в поставку не входит, его закладывают в проект отдельной позицией.

Документы. На изделие выдаётся паспорт, к нему габаритный и присоединительный чертёж и схема закладных деталей с отметками анкеров. Проектировщику чертёж обычно нужен до изготовления — уточните нужный формат, PDF или DWG, при запросе.

Затвор проходит по смете двумя независимыми строками. Оборудование — сам затвор с указанием типа, размера проёма и напора; основание — прайс-лист или счёт изготовителя. Монтажные работы — по сметным нормативам в текущих ценах через индексы пересчёта. Стоимость изделия в расценку на монтаж не входит.

Отдельного шифра именно на щитовой затвор в сборниках нет, и это не пробел: затвор не монтируется сам по себе, его установка — часть работ по узлу вместе с закладной рамой, анкеровкой и обустройством камеры или канала. Норму подбирает сметчик под фактический состав работ. Установка относится к монтажу оборудования, то есть к части ГЭСНм, а не к общестроительной.

Для подбора нормы и обоснования в экспертизе нужны масса изделия, габариты, способ крепления и состав комплекта — эти данные даём по запросу на любое исполнение. Массы стандартного ряда приведены в таблице выше.

Подробный разбор структуры сметы, отличий ГЭСН, ФЕР и ТЕР и пример расчёта — в материале «Колонка управления задвижкой: цена, смета и расчёт стоимости»: принцип для затвора тот же.
