Щитовые затворы (лотковые, глубинные, накладные)
Сварные металлические затворы (плоские стальные) для регулирования и перекрытия потоков воды на КНС, очистных сооружениях и водосбросных каналах. Глубинный, лотковый (поверхностный), шандорный, накладной, ремонтный — серийно и под заказ. Гарантия герметичности на каждое изделие.
300×300
мин. размер, мм
2000×2000
макс. размер, мм
до 6 м
напор воды
«Подобрать затвор» — интерактивный опросный лист: 5 параметров, готовый подбор за минуту.
3
типа затворов в серии
25+
лет производственного опыта
100%
герметичность — наша гарантия
ГОСТ
соответствие и сопроводительные документы
Щитовой затвор — это не просто задвижка. Это стальная конструкция, рассчитанная на десятилетия работы под напором воды, в условиях городской инфраструктуры и сурового климата.
Запатентованный механизм сжатия МСЭУ
Щитовой затвор состоит из щита, рамы и исполнительного механизма с ходовым винтом. Щит движется в направляющих и перекрывает (или регулирует) поток воды в открытых каналах, трубах и напорных сооружениях. Привод — ручной маховик или электропривод.
Конструкция выдерживает напор до 6 м по лицевой стороне (более — по ТЗ), работает в условиях загрязнённой воды, ила и мусора. Применяется на водозаборах, насосных станциях, КНС, очистных сооружениях и ГТС любого масштаба.
Нестандартные размеры, круглые и арочные сечения, нержавеющее исполнение — изготавливаем по техническому заданию.
Преимущества
Почему выбирают наши щитовые и плоские затворы
01
Гарантированная герметичность
Запатентованный механизм сжатия МСЭУ регулирует уплотнение в нескольких точках независимо. Устраняет протечки от деформации рамы — даже спустя годы эксплуатации.
02
Полный типоряд — серийно и под заказ
Глубинный, лотковый, шандорный — три базовых типа в серии. Нестандартные габариты, сечения и материалы изготавливаем по ТЗ без лишних согласований.
03
Многослойное антикоррозионное покрытие
Пескоструй → фосфатная плёнка → цинконаполненный эпоксидный грунт → финишная порошковая эмаль. Конструкция десятилетиями работает в постоянном контакте с водой.
04
Прямые поставки от производителя
Покупаете у завода — никаких дилерских наценок. Индивидуальный расчёт, скидки на серийные партии, доставка по России и СНГ.
Технические характеристики
Виды щитовых затворов: глубинные, лотковые (поверхностные), шандорные
| Тип затвора | Установка | Размеры, мм | Напор, м | Привод | Материал |
|---|---|---|---|---|---|
| Глубинный | настенный / закладной | 300×300 — 2000×2000 | до 6 (более по ТЗ) | ручной / электро | Ст3, нерж. |
| Лотковый (поверхностный) | открытый канал | 300×300 — 2000×2000 | до 6 | ручной / электро | Ст3, нерж. |
| Шандорный | временный монтаж | по ТЗ | до 4 | внешний подъём | Ст3 |
| Нестандарт | любое сечение | по ТЗ | по ТЗ | ручной / электро | Ст3, 09Г2С, нерж. |
Все характеристики уточняются при расчёте. Отправьте опросный лист — КП в течение рабочего дня.
Варианты исполнения
Плоский стальной затвор: конфигурация — ручной или электропривод
Глубинный затвор

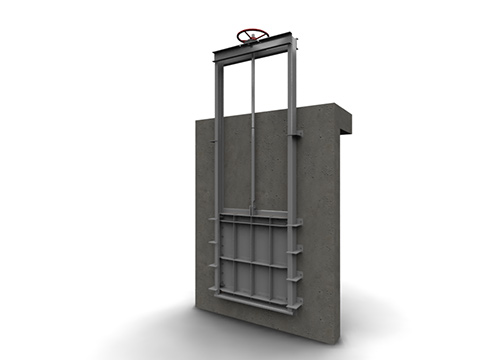

Напорные сооружения и шахты. Крепление к стене или закладной раме. Уплотнение с 3 или 4 сторон. Для водозаборов, НС и дюкеров. Ду 50 — 2000×2000 мм.
Лотковый (поверхностный) затвор
Открытые лотки и каналы. Скользящий или колёсный ход щита. Очистные сооружения, оросительные каналы, ГТС.
Шандорный затвор
Разборная конструкция для временного перекрытия. Монтаж без сварки и закладной рамы. Ревизия оборудования, аварийное отключение участка.
Исполнения
Исполнения затвора: ход щита, крепление, привод, материал
Ход щита
Скользящий — стандартное исполнение. Колёсный (роликовый) — для больших размеров и высоких напоров: ролики снижают усилие на подъём щита.
Крепление
Настенное (накладное), в штробу с бетонированием или в распор стенок канала (канальное). Подбираем под конструкцию проёма.
Уплотнение
Трёх- или четырёхстороннее — по требуемой герметичности. Механизм сжатия МСЭУ регулирует прижим независимо в каждой точке.
Привод
Ручной маховик, электропривод или управление сторонним устройством — колонкой управления, штоком, выносным механизмом.
Режим работы
Полное перекрытие потока или регулирование расхода частичным подъёмом щита. Регулирующий режим доступен на всех типах затворов.
Материал
Углеродистая сталь Ст3 или 09Г2С (для северных условий), нержавеющая сталь — для агрессивных и сточных сред.
Размерный ряд
Стандартные размеры щитовых затворов — от 300×300 до 2000×2000 мм

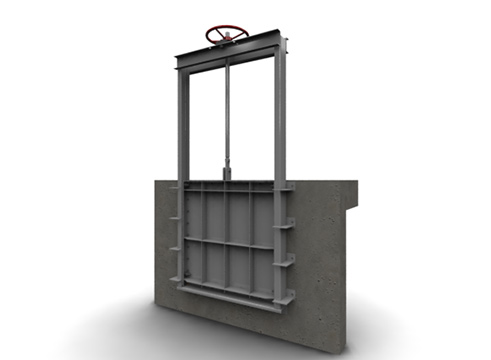

Глубинный затвор — крепление к стене (накладной)
напор до 6 м вод. ст.
| Размер b×h, мм | b1, мм | b2, мм | Hp, мм | Масса, кг |
|---|---|---|---|---|
| 300×300 | 520 | 410 | 730 | 48 |
| 400×400 | 670 | 510 | 1000 | 66 |
| 500×500 | 770 | 610 | 1200 | 80 |
| 600×600 | 870 | 710 | 1400 | 95 |
| 700×700 | 970 | 810 | 1600 | 110 |
| 800×800 | 1070 | 910 | 1800 | 147 |
| 900×900 | 1170 | 1010 | 2000 | 155 |
| 1000×1000 | 1270 | 1110 | 2200 | 182 |
| 1100×1100 | 1370 | 1210 | 2400 | 250 |
| 1200×1200 | 1470 | 1310 | 2600 | 310 |
| 1300×1300 | 1570 | 1410 | 2800 | 350 |
| 1400×1400 | 1670 | 1510 | 3000 | 365 |
| 1500×1500 | 1770 | 1610 | 3200 | 370 |
| 1600×1600 | 1870 | 1710 | 3400 | 380 |
| 1700×1700 | 1970 | 1810 | 3600 | 504 |
| 1800×1800 | 2070 | 1910 | 3800 | 685 |
| 1900×1900 | 2170 | 2010 | 4000 | 810 |
| 2000×2000 | 2310 | 2150 | 4200 | 916 |
Лотковый (поверхностный) затвор — крепление к стене
напор по высоте щита
| Размер b×h, мм | b1, мм | b2, мм | Hp, мм | Масса, кг |
|---|---|---|---|---|
| 300×300 | 520 | 410 | 730 | 40 |
| 400×400 | 670 | 510 | 1000 | 56 |
| 500×500 | 770 | 610 | 1200 | 69 |
| 600×600 | 870 | 710 | 1400 | 79 |
| 700×700 | 970 | 810 | 1600 | 90 |
| 800×800 | 1070 | 910 | 1800 | 95 |
| 900×900 | 1170 | 1010 | 2000 | 130 |
| 1000×1000 | 1270 | 1110 | 2200 | 166 |
| 1100×1100 | 1370 | 1210 | 2400 | 180 |
| 1200×1200 | 1470 | 1310 | 2600 | 200 |
| 1300×1300 | 1570 | 1410 | 2800 | 260 |
| 1400×1400 | 1670 | 1510 | 3000 | 325 |
| 1500×1500 | 1770 | 1610 | 3200 | 380 |
| 1600×1600 | 1870 | 1710 | 3400 | 420 |
| 1700×1700 | 1970 | 1810 | 3600 | 450 |
| 1800×1800 | 2070 | 1910 | 3800 | 480 |
| 1900×1900 | 2170 | 2010 | 4000 | 520 |
| 2000×2000 | 2310 | 2150 | 4200 | 585 |
Лотковый затвор — в распор стенок канала (канальный)
напор по высоте щита
| Размер b×h, мм | b*, мм | b1, мм | Hp, мм | Масса, кг |
|---|---|---|---|---|
| 300×300 | 180 | 290 | 730 | 46 |
| 400×400 | 280 | 390 | 1000 | 52 |
| 500×500 | 380 | 490 | 1200 | 60 |
| 600×600 | 480 | 590 | 1400 | 71 |
| 700×700 | 580 | 690 | 1600 | 85 |
| 800×800 | 680 | 790 | 1800 | 108 |
| 900×900 | 780 | 890 | 2000 | 115 |
| 1000×1000 | 880 | 990 | 2200 | 123 |
| 1100×1100 | 980 | 1090 | 2400 | 151 |
| 1200×1200 | 1080 | 1190 | 2600 | 177 |
| 1300×1300 | 1180 | 1290 | 2800 | 182 |
| 1400×1400 | 1280 | 1390 | 3000 | 320 |
| 1500×1500 | 1380 | 1490 | 3200 | 345 |
| 1600×1600 | 1480 | 1590 | 3400 | 360 |
| 1700×1700 | 1580 | 1690 | 3600 | 405 |
| 1800×1800 | 1680 | 1790 | 3800 | 450 |
| 1900×1900 | 1780 | 1890 | 4000 | 495 |
| 2000×2000 | 1880 | 1990 | 4200 | 550 |
Приведён типовой размерный ряд: b×h — размер проёма, Hp — высота изделия. Штробовое исполнение — с близкими габаритами. Точная спецификация и масса — в коммерческом предложении под ваш проём и напор.
Где применяется

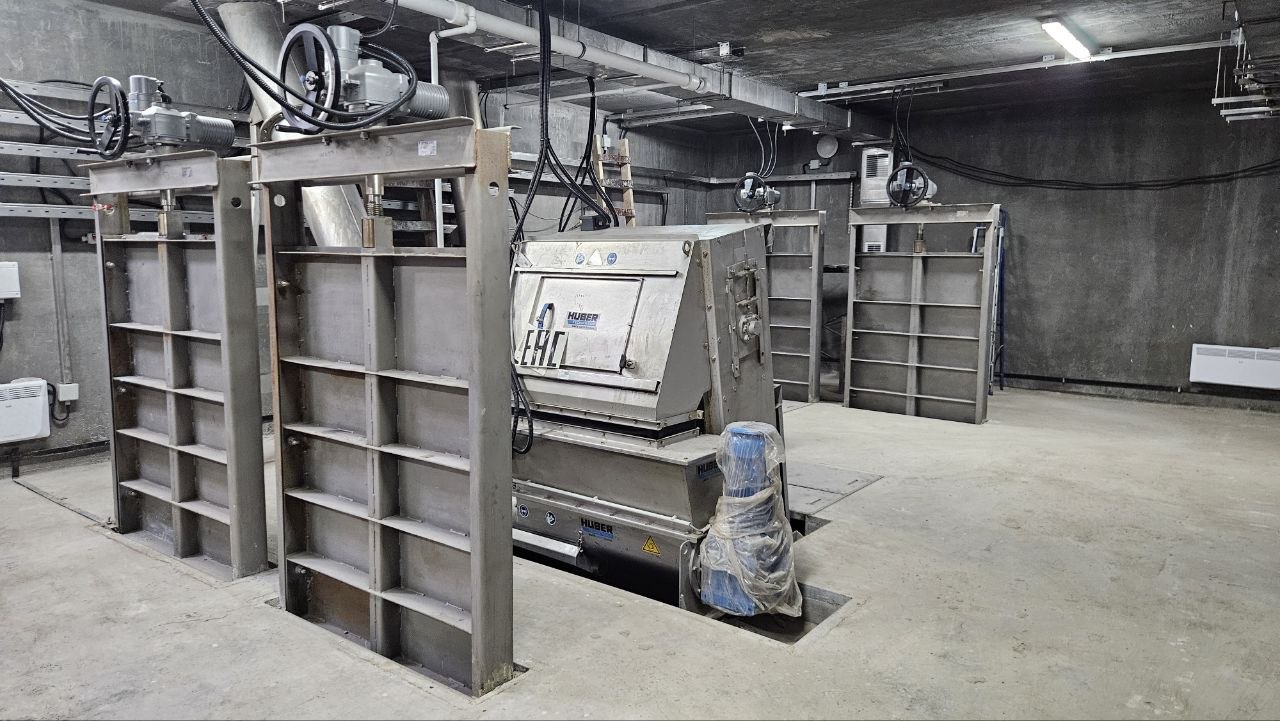

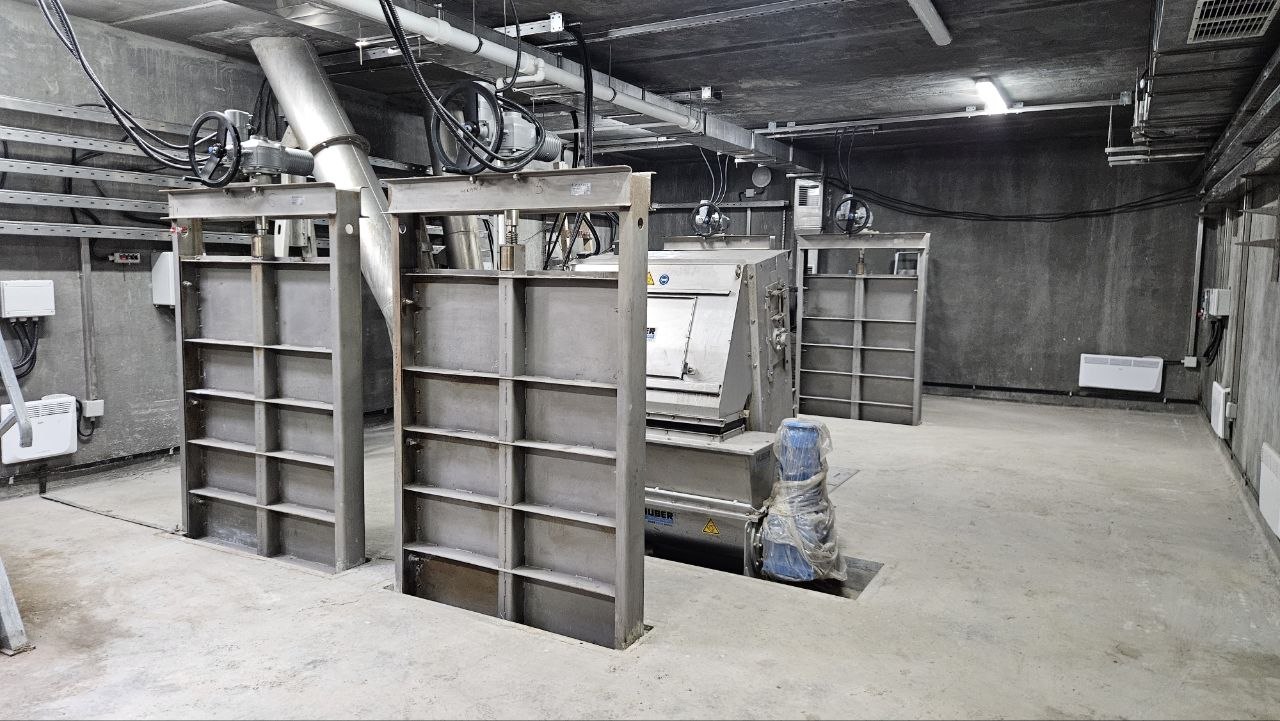

Где применяются: КНС, очистные сооружения, водосбросные каналы
01
Водоснабжение и водоотведение
Водозаборы, насосные станции, КНС, водопроводы, коллекторы. Управление потоком в шахтах любой глубины.
02
Очистные сооружения
Аэротенки, отстойники, фильтры, распределительные камеры. Постоянный контакт с агрессивными сточными водами.
03
Гидротехника и мелиорация
Шлюзы, водохранилища, водозаборы, рыбопропускные сооружения, оросительные каналы. Высокое напорное давление — по ТЗ.
04
ЖКХ и тепловые сети
Тепловые камеры, дренажные и ливневые коллекторы, городская инфраструктура. Эксплуатация на улице и в северных широтах.
05
Промышленные предприятия
Трубопроводы и резервуары химических, металлургических и горнодобывающих производств. Нержавеющее исполнение для агрессивных сред.
06
Энергетика
Пруды-охладители, каналы технической воды ТЭЦ и АЭС, дренаж ГЭС. Изготовление по ТЗ и отраслевым стандартам.
Как мы работаем
Как купить щитовой затвор — от заявки до монтажа
1
Заявка
Оставляете контакты или опросный лист с размерами проёма, напором воды и условиями эксплуатации.
2
Расчёт и КП
Инженер отвечает за 3 часа: спецификация, подбор типа и материала, стоимость со скидкой.
3
Производство
Запуск после согласования и оплаты. Серийные типоразмеры — от 10 рабочих дней.
4
Отгрузка

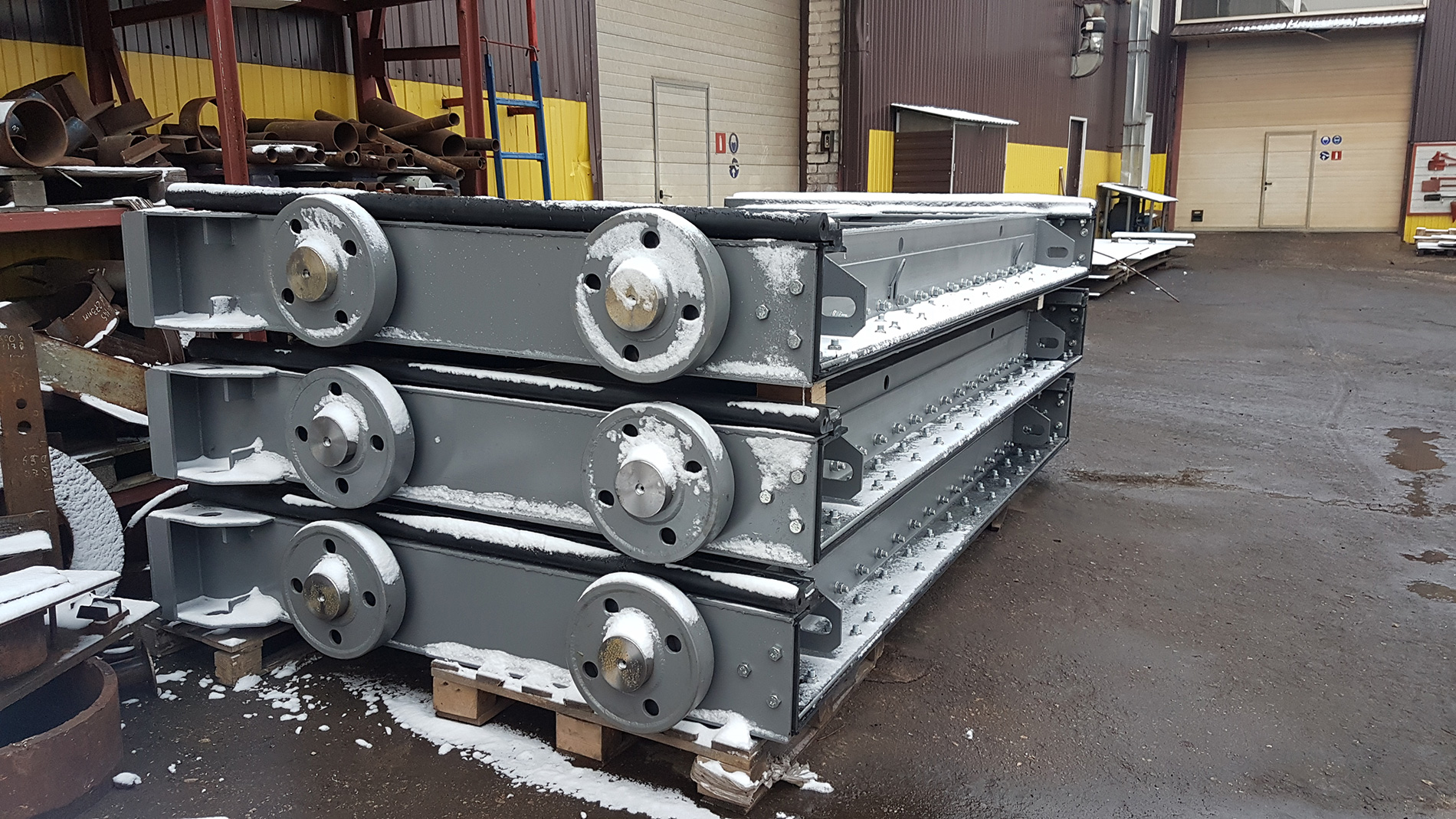

Контроль герметичности, покраска, упаковка, доставка по России и СНГ с документами.
Наши затворы

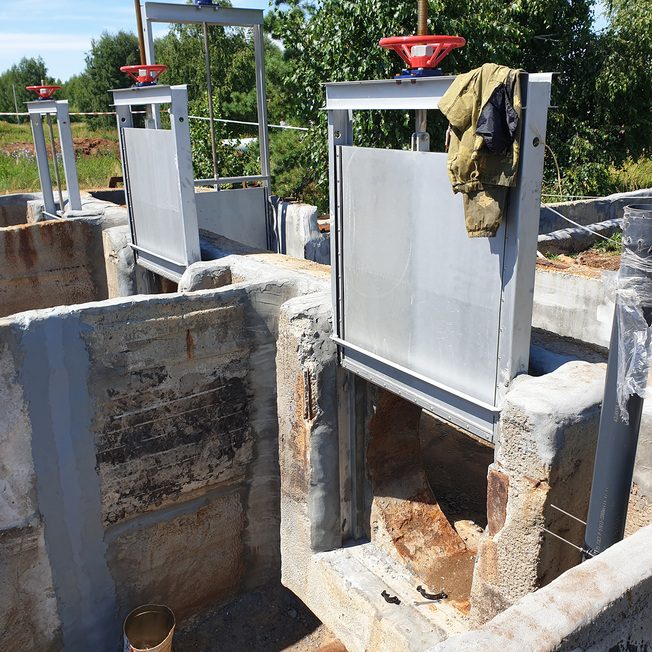

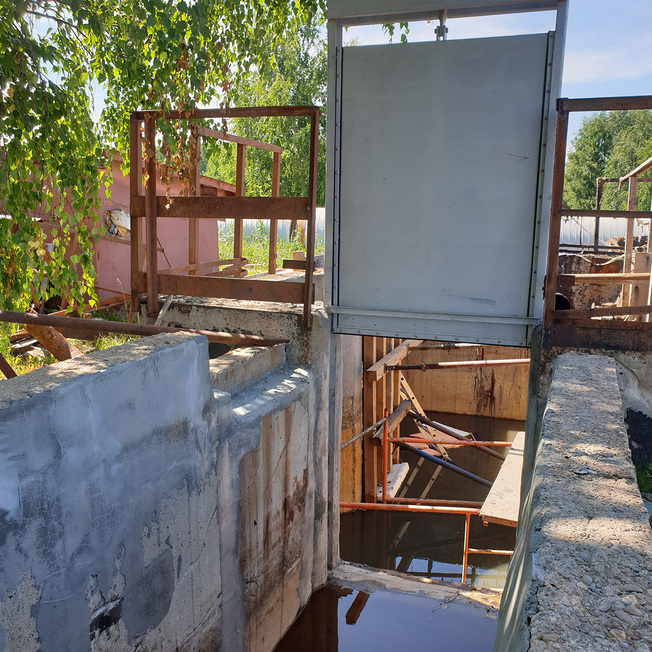

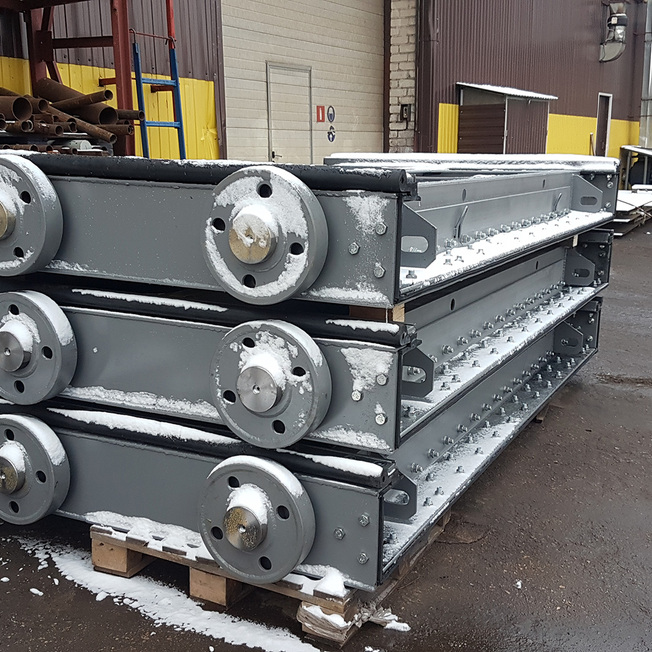

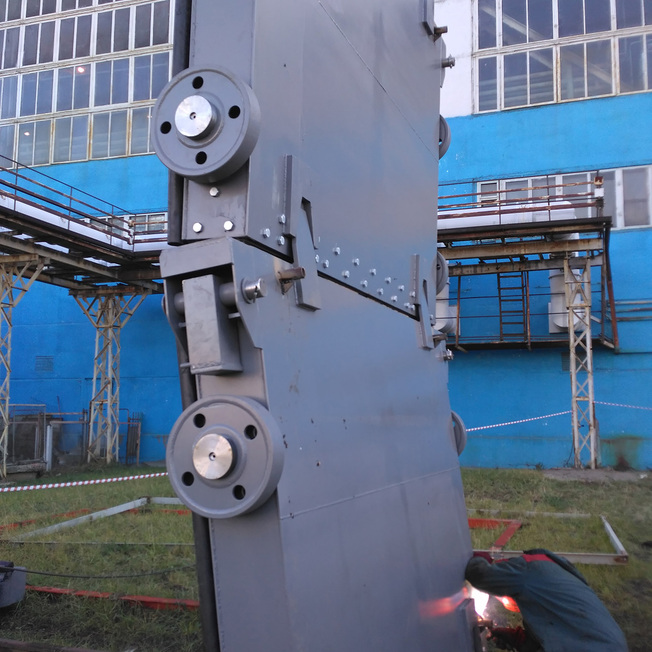

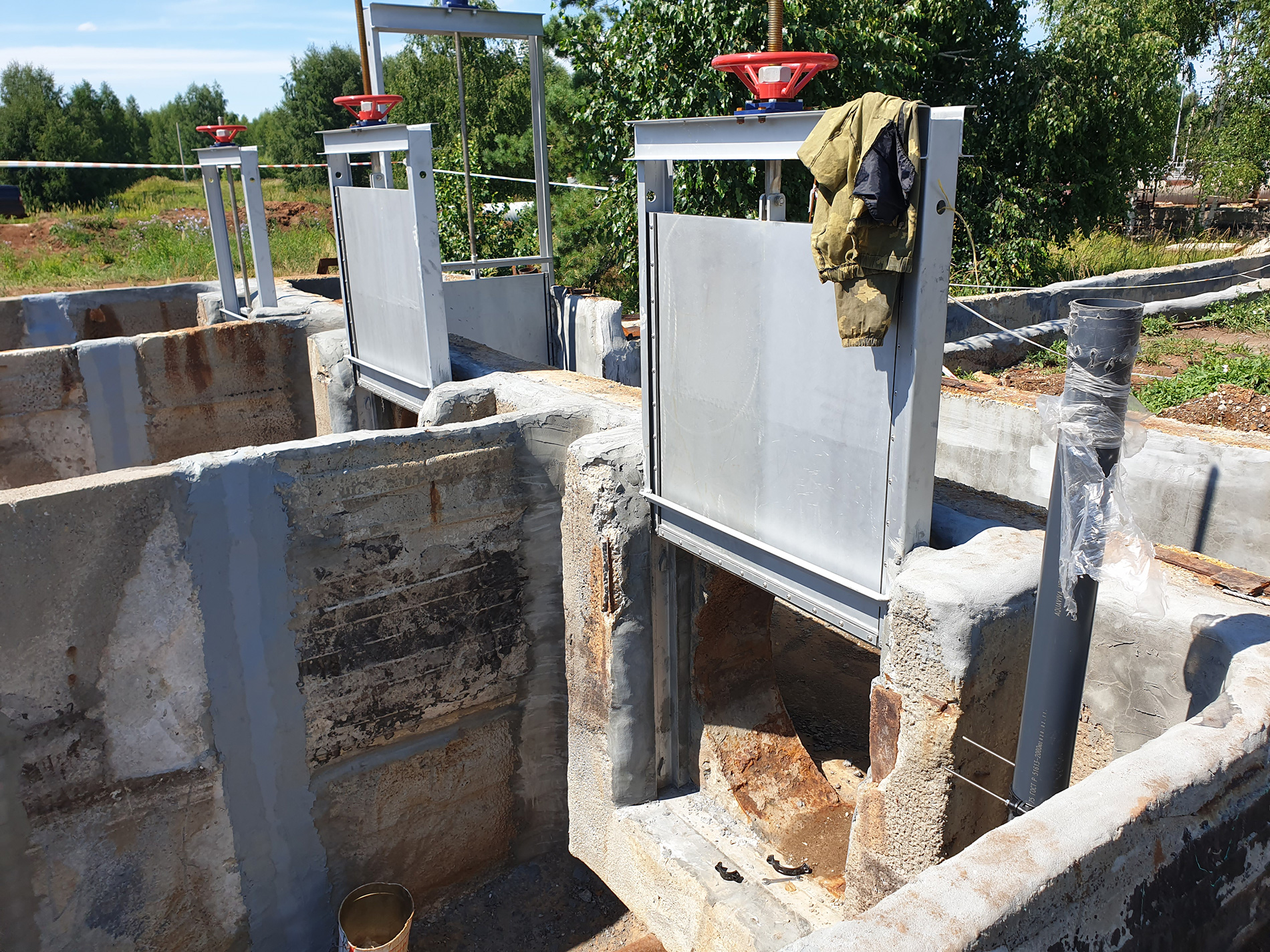

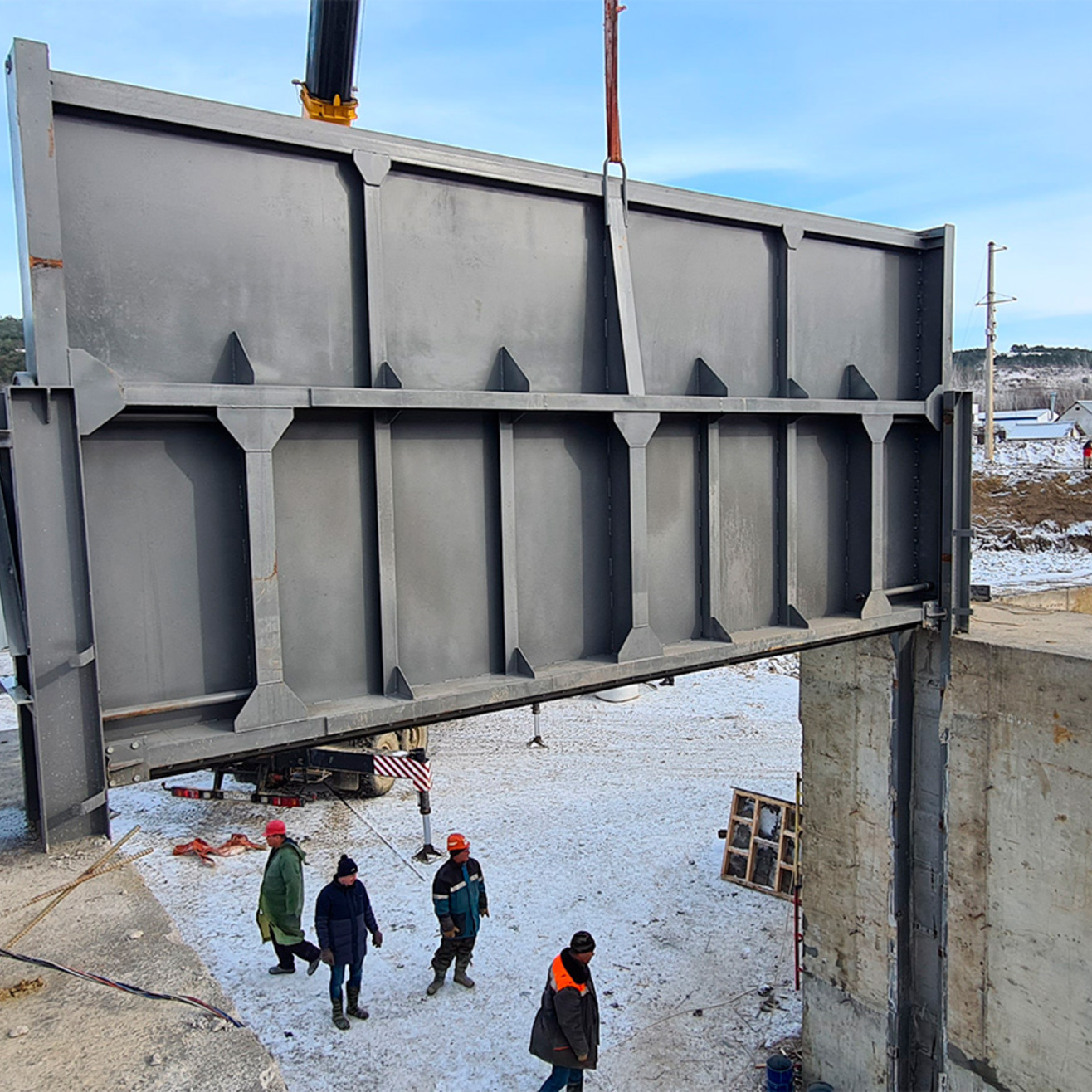

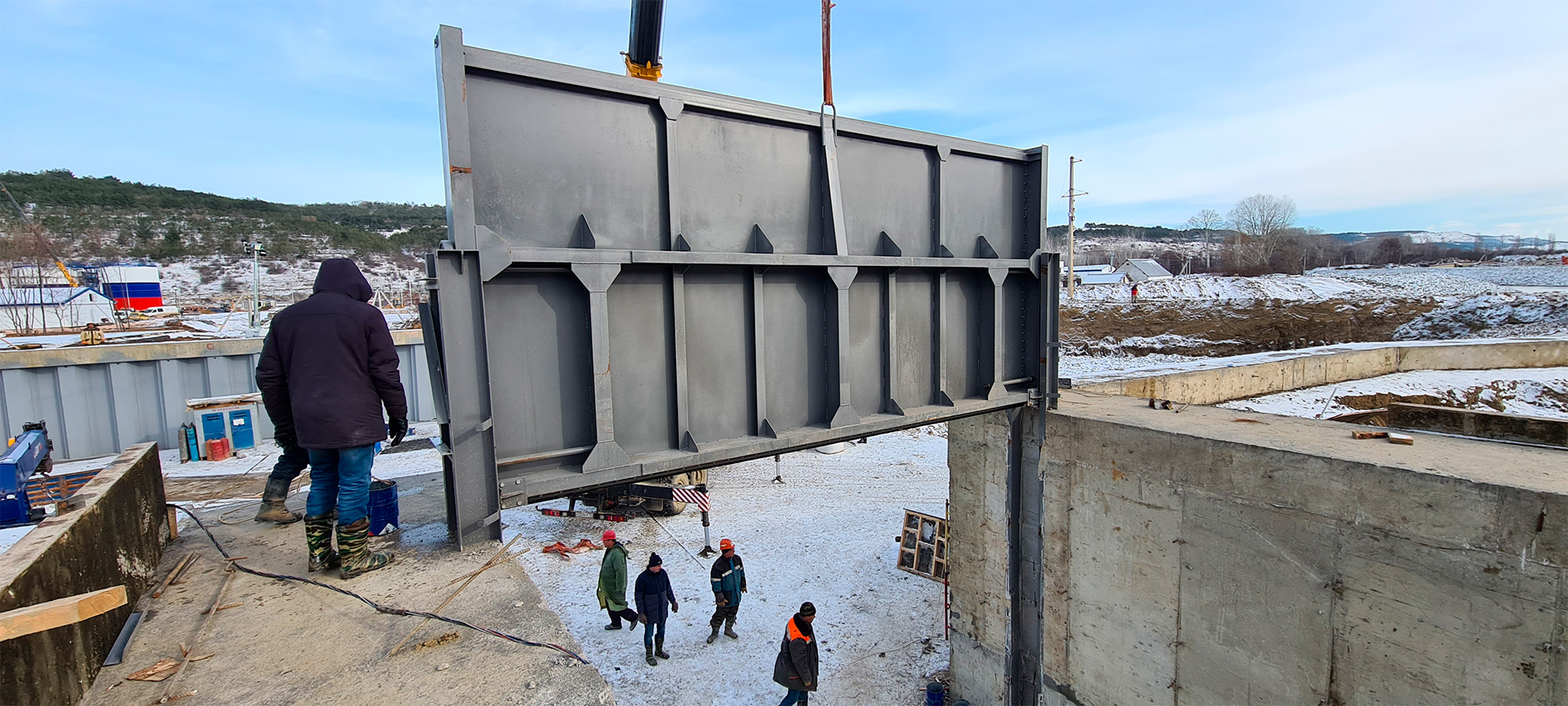

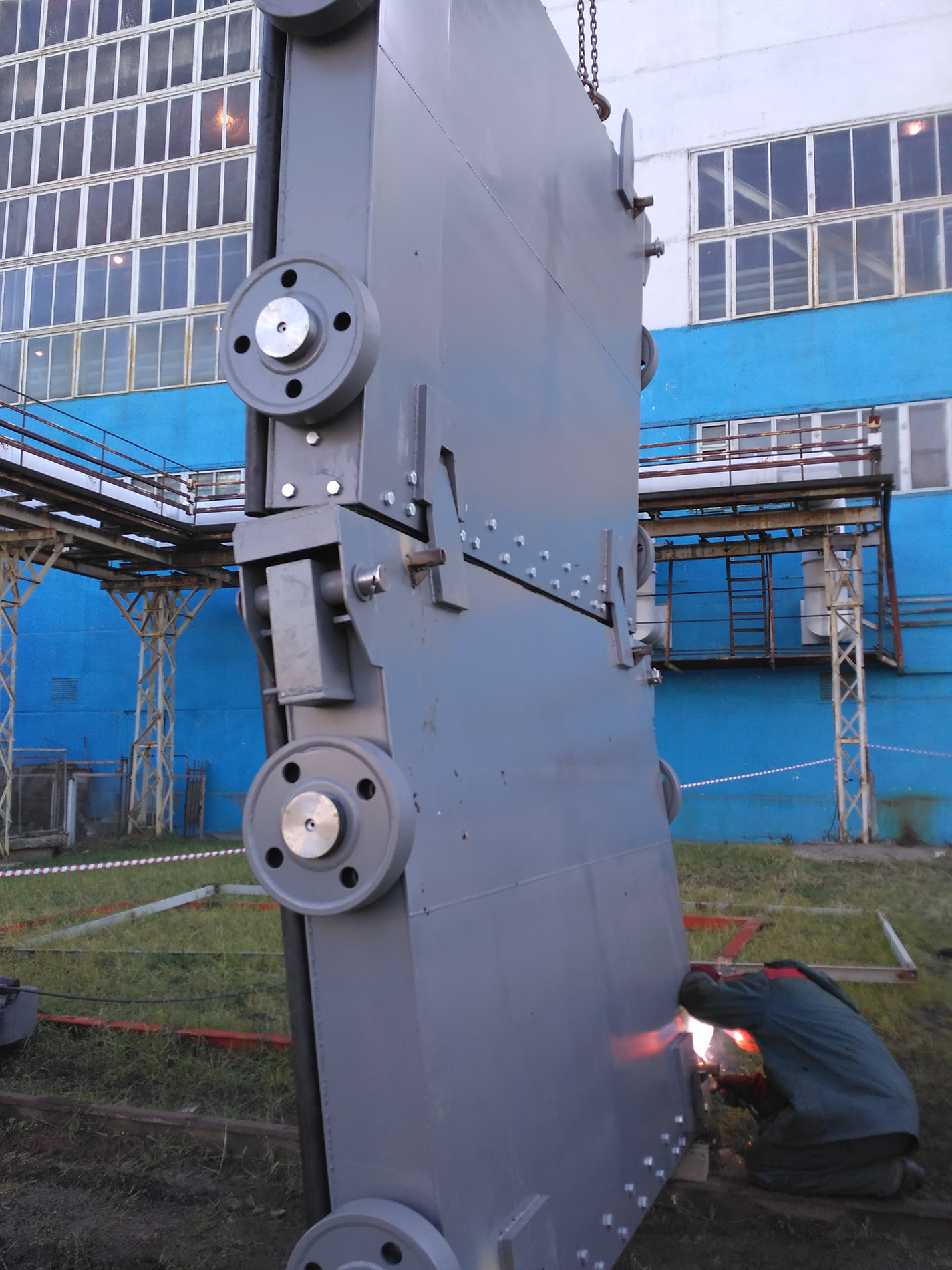

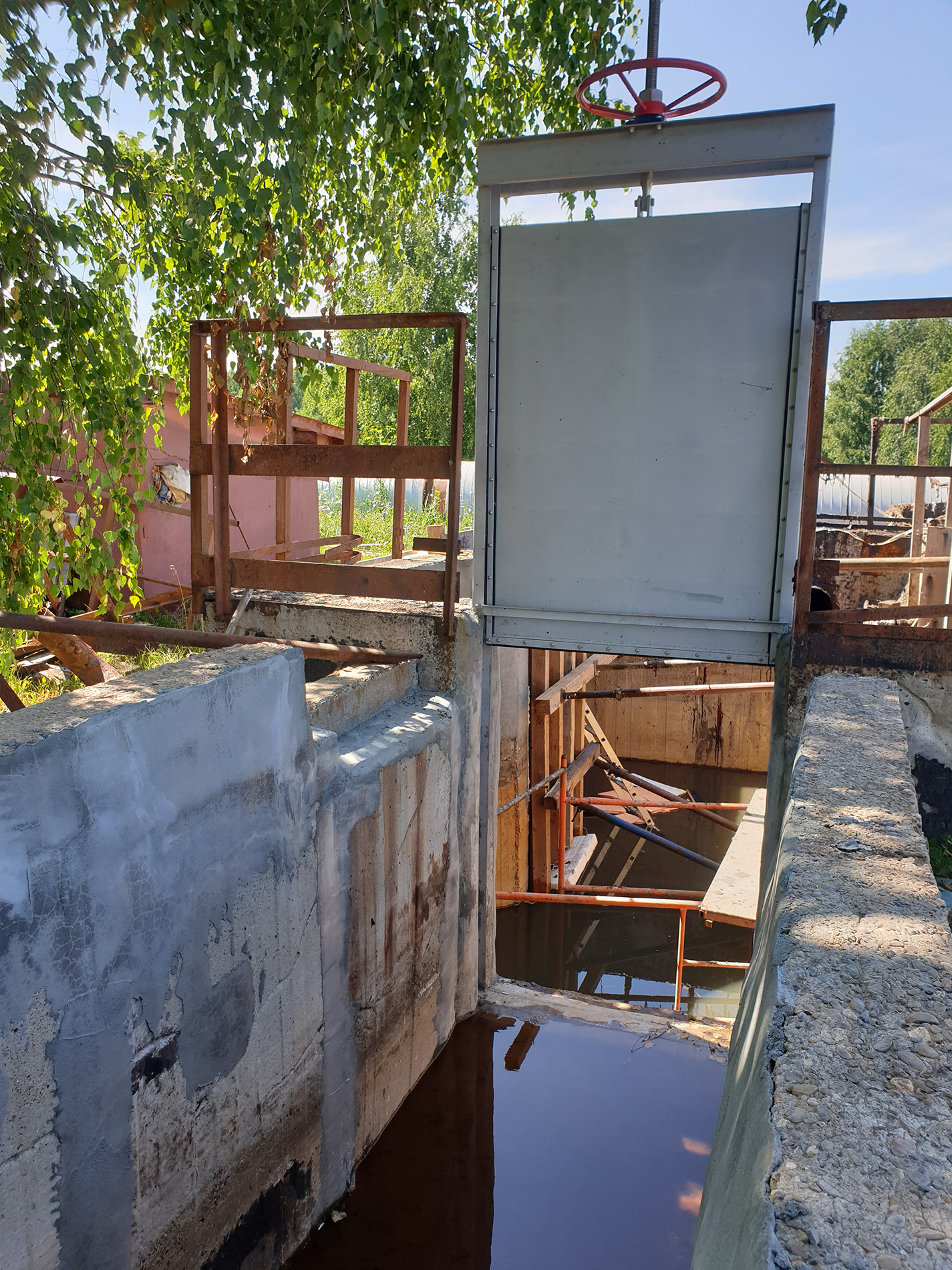

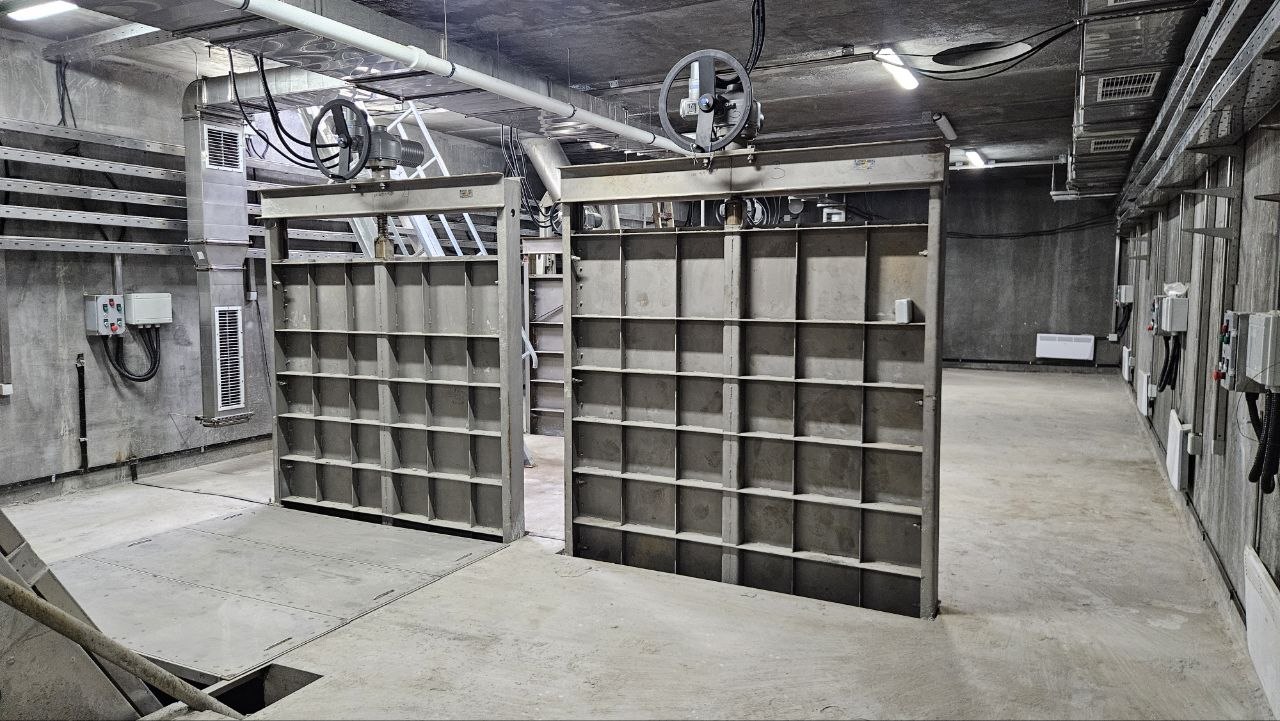

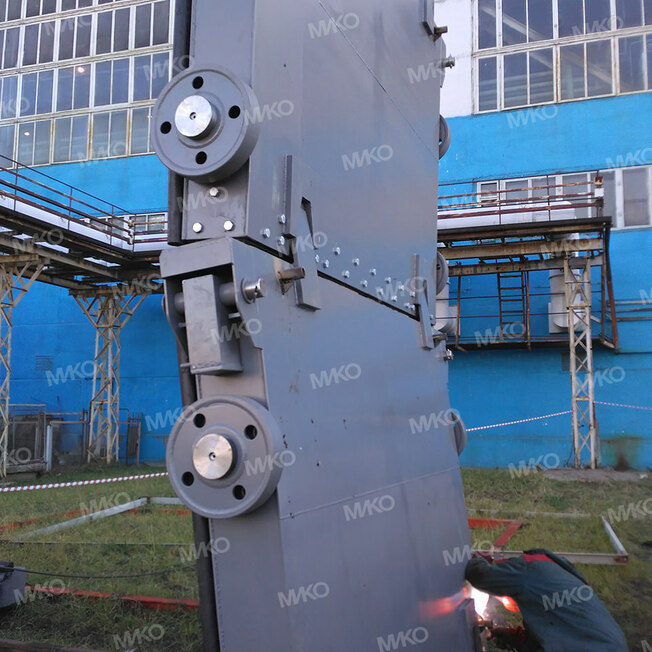

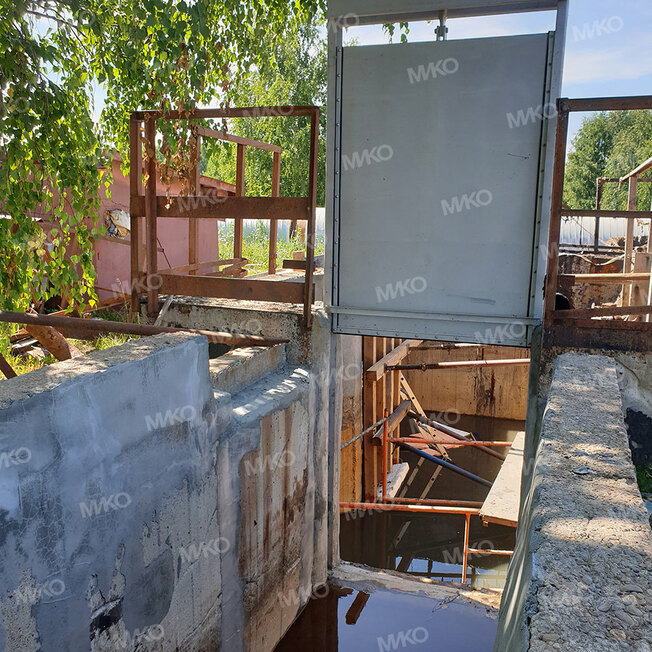

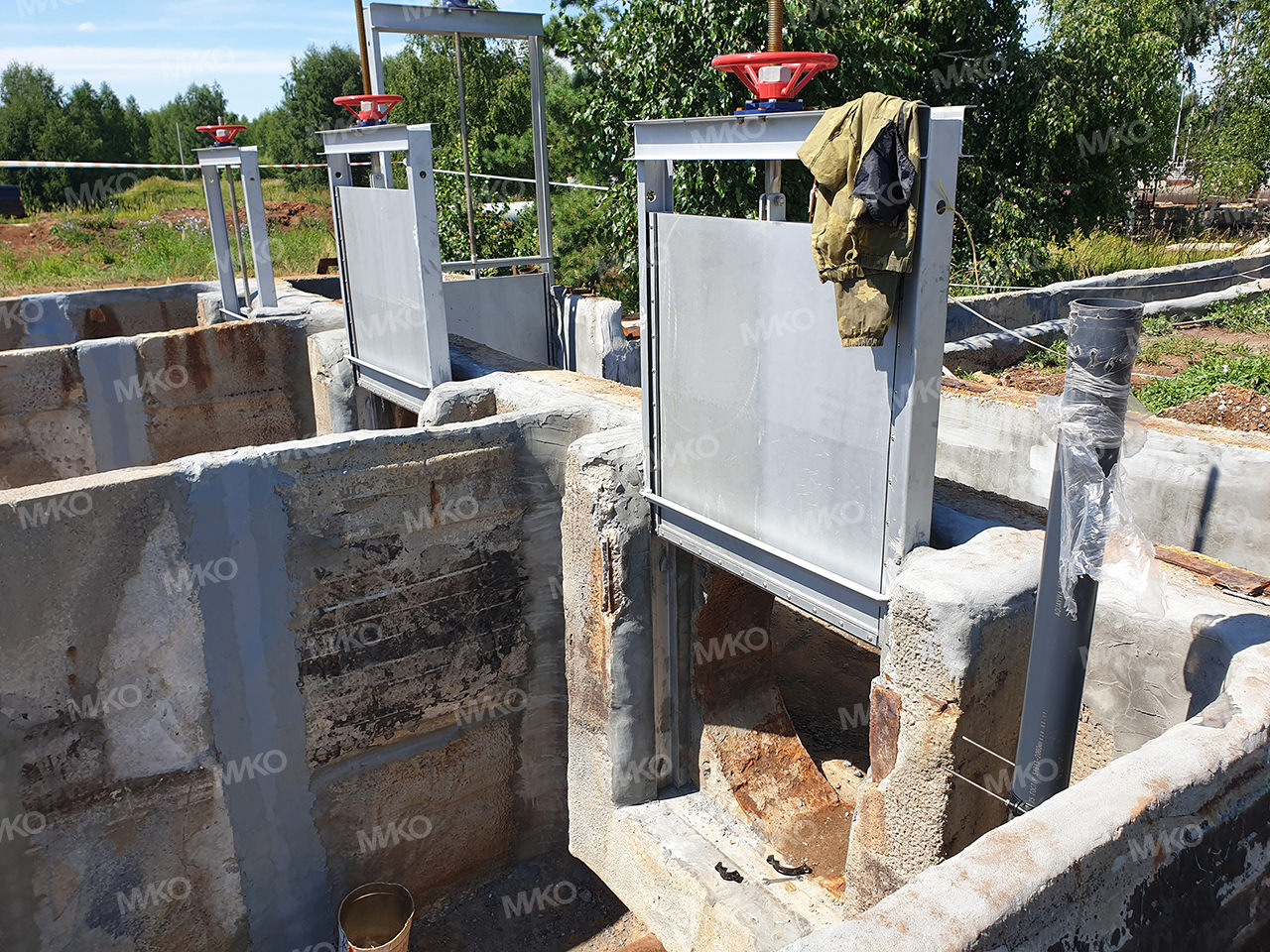

Установлены на объекте
Производство
Качество — от металла до изделия
Материалы
Сталь Ст3 — чистая вода, умеренный климат
Сталь 09Г2С — север, низкие температуры
Нержавеющая сталь — агрессивные среды (по запросу)
Антикоррозионное покрытие
Пескоструйная подготовка поверхности
Фосфатная плёнка
Цинконаполненный эпоксидный грунт
Финишная порошковая эпоксидная эмаль
Контроль качества
Сварка на ЧПУ-оборудовании, контроль швов
Проверка герметичности перед отгрузкой
Соответствие ГОСТ и требованиям ТЗ
Паспорт изделия и гарантийные обязательства
Рассчитаем затвор
под ваш объект
под ваш объект
Оставьте заявку — инженер свяжется в течение 3 часов. Подберём тип и размер, рассчитаем стоимость, подготовим КП со скидкой.
Вопросы и ответы
О чём чаще всего спрашивают
Какой максимальный напор воды выдерживает затвор?
Стандартные исполнения рассчитаны на напор до 6 м по лицевой стороне. Для более высоких давлений изготавливаем по индивидуальному ТЗ — нужно указать рабочее давление и сечение проёма.
В чём разница между глубинным и лотковым затвором?
Глубинный — для напорных сооружений и шахт (крепление к стене или закладной). Лотковый — для открытых каналов с гравитационным течением. Шандорный — временная разборная конструкция для ревизии или аварийного перекрытия.
Можно заказать нестандартный размер или форму?
Да. Делаем по ТЗ заказчика: любые размеры, круглые и арочные сечения, нестандартные материалы. Для расчёта нужны размеры проёма, напор и характеристика среды.
Какой срок изготовления?
Серийные типоразмеры — от 10 рабочих дней после согласования спецификации и оплаты. Нестандартные изделия и крупные партии — по согласованию с инженером.
Какие материалы для агрессивных сред?
Для сточных вод и химических сред используем нержавеющую сталь на все контактирующие элементы (щит, рама, направляющие, ходовой винт). Уплотнения — маслобензостойкая резина или спецполимеры по запросу.
Доставляете в регионы?
Да — по всей России и в СНГ, любой транспортной компанией или нашим транспортом. Стоимость доставки рассчитываем после уточнения габаритов и адреса.
Достоинства:
Геометрия щита — идеальная, ставится в готовые направляющие без подгонки. На объекте сэкономили день работы крана и сварщика.
Недостатки:
Нет
Заказывали 4 шт. накладных затворов на коллектор оросительной системы. Раньше работали с поволжским заводом — там разброс по размерам мог быть до 5-7 мм, что для гидротехники критично. У МИКО допуски жёсткие, всё село как родное. Уплотнения держат, протечек нет даже при максимальном напоре.
Достоинства:
Управление — что ручное штурвалом, что подключение электропривода — продумано. Винтовая пара ровная, без люфтов даже после интенсивной эксплуатации.
Недостатки:
Нет
Применяли на шламоотстойнике обогатительной фабрики — среда агрессивная, абразив, переменный напор. Затворы держат уже 14 месяцев в режиме «открыл-закрыл по 8 раз в смену». Износ минимальный. По нашему опыту, это лучшая цена в сегменте при качестве исполнения уровня СПК-Хорезм или Чебоксарского завода.
Достоинства:
Работаем в Заполярье — морозостойкое исполнение реально работает. Эксплуатация при −47 °C прошлой зимой — затворы открывались штатно.
Недостатки:
Не выявлено
Ставили глубинные затворы на сбросный канал ГРЭС. Условия эксплуатации жёсткие — постоянный гидроудар при пусках, абразив, лёд. Год работы — никаких претензий. Сами затворы покрыты двухкомпонентной краской, держится. Закажем ещё на смежный объект.
Достоинства:
Документация подробная, паспорт, схемы, ВСЁ. Когда сдавали объект — Ростехнадзор не задал ни одного вопроса.
Недостатки:
Не нашёл
Реконструкция канализационной насосной — 6 лотковых затворов, разные типоразмеры. Все приехали в один день, упакованы аккуратно, без сколов. Шеф-монтаж не понадобился — мастер с двумя помощниками поставил за 2 дня. Эксплуатация полгода — стабильно.
Достоинства:
Для гос. процедуры — крайне удобно работать с поставщиком: документы выдают сразу, реквизиты в полном порядке, никаких «потом дошлём». В тендерной комиссии вопросов не было.
Недостатки:
Нет
Через нашу систему проходит большой объём закупок по всей Сибири — могу сравнивать. НПК МИКО — один из 3-4 поставщиков, которым выставляем максимальный балл по надёжности. По щитовым затворам работаем второй год, претензий с эксплуатации не получали. Будем продлевать рамочный договор.
Достоинства:
Цена и сроки — без сюрпризов, что обещали, то и получили. Качество сварных швов и литья — на хорошем уровне.
Недостатки:
Резинометаллические уплотнения пришлось дополнительно регулировать через 4 месяца эксплуатации — небольшое подтекание. После замены прокладок (поставщик прислал бесплатно по гарантии) — всё нормально.
В целом затворы рабочие, особенно за такие деньги. Минус за уплотнения, которые потребовали внимания раньше регламента. Поставщик отработал по гарантии корректно, претензий по сервису нет. Поставлю ещё, если будут проекты под щитовые затворы.
+
